УЗИП ОПС1-B 3P 400В (TDM)

Производитель: TDM
Код товара: UZIP-0027
Артикул: SQ0201-0003

11 295.24 р.
Цена указана с НДС

Описание
Характеристики

Устройство защиты от импульсных перенапряжений УЗИП ОПС1-B 3P 400В компании TDM

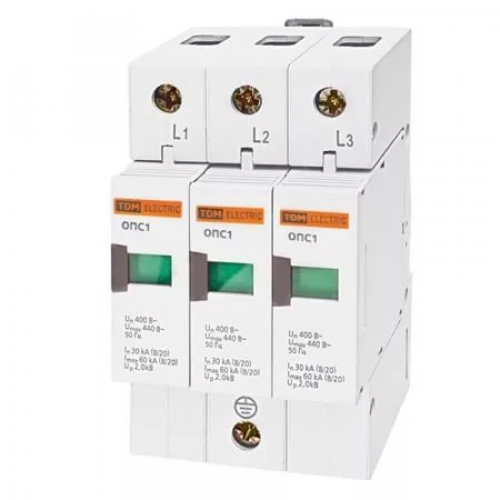

УЗИП ОПС1-B 3P 400В (TDM) - модульное УЗИП для защиты электроустановки от кратковременных грозовых и коммутационных перенапряжений. Модель рассчитана на сеть 400 В и выполнена по схеме 3P.

При нормальном напряжении защитный элемент находится в режиме ожидания. Во время импульса устройство переходит в проводящее состояние, ограничивает перенапряжение и отводит импульсный ток по предусмотренному защитному пути.

УЗИП класса B образует первую ступень защиты и рассчитано на отвод импульсных токов, связанных с прямыми или близкими грозовыми воздействиями.

Класс B в каскадной защите

УЗИП класса B (Тип 1) относится к первой ступени защиты, устанавливаемой на вводе электроустановки. Классы применяют каскадно: последующая ступень не заменяет предыдущую, а дополнительно снижает остаточное перенапряжение.

B (I) Первая ступень. Устанавливается во вводном или главном распределительном щите и принимает наиболее энергоёмкую часть грозового импульса.

C (II) Вторая ступень. Устанавливается в распределительном или этажном щите, ограничивает наведённые и коммутационные перенапряжения, а также остаточный импульс после первой ступени.

D (III) Третья ступень. Размещается максимально близко к чувствительной нагрузке и снижает остаточное перенапряжение до более низкого уровня.

Основные характеристики УЗИП ОПС1-B 3P 400В

тип / класс защиты: класс B (I);
количество полюсов / схема: 3P;
номинальное напряжение сети: 400 В;
номинальный разрядный ток In: 30 кА;
максимальный разрядный ток Imax: 60 кА;
артикул производителя: SQ0201-0003;

Применение и рекомендации по монтажу

УЗИП класса B размещают на вводе - во вводно-распределительном устройстве или главном распределительном щите. Последующие ступени располагают после него по согласованной схеме. Схему подключения УЗИП выбирают с учётом системы заземления объекта. Соединительные проводники рекомендуется прокладывать кратчайшим прямым путём, без петель и лишних изгибов; допустимые длину и сечение определяют по инструкции производителя.

Для оформления заказа напишите на info@rospolus.ru. Укажите наименование или артикул товара, необходимое количество и контактные данные.

Каталог производителя

Прайс-лист на УЗИП

Основные характеристики УЗИП
Производитель	TDM
Номинальное напряжение, В	400
Номинальный разрядный ток,кА	30
Максимальный разрядный ток, кА	60
Типоисполнение	B
Количество полюсов	3P
