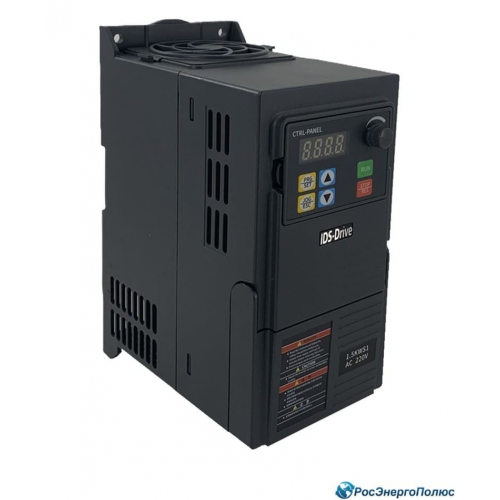

Преобразователь частоты N222T2NK-150% 2.2кВт, 9А, 220В (IDS Drive)
Преобразователь частоты N222T2NK-150% 2.2кВт, 9А, 220В компании IDS Drive
Для питания модели N222T2NK-150% требуется однофазная сеть 220В. Преобразователь применяется с трехфазным электродвигателем мощностью 2.2кВт, номинальный ток которого не превышает 9А. Выходное напряжение преобразователя - трехфазное 220В.
Техническая документация IDS Drive
Основные характеристики преобразователя частоты N222T2NK-150% (IDS Drive)
- Управление - скалярное V/F и векторное, встроенный ПИД-регулятор.
- Перегрузочная способность - 150% номинального тока в течение 60 секунд.
- Выходная частота - до 400 Гц, несущая частота 2-12 кГц.
- Задание частоты - потенциометр на панели, аналоговые входы 0-10 В и 4-20 мА, цифровые входы, многоступенчатая скорость.
- Интерфейс - RS-485, протокол Modbus RTU; встроенный датчик температуры.
- Тормозной резистор - рекомендуемый 300 Вт, 100 Ом.
- Габариты - 187×86×144 мм (Д×Ш×В), установочные размеры 173×68 мм, винт M4.
- Защиты - от перегрузки по току, перенапряжения и пониженного напряжения, перегрева, перегрузки двигателя и обрыва фазы.
Модельный ряд IDS Drive N-NK, питание 1~220 В
| Модель | Мощность, кВт | Ток, А | Габариты, мм |
|---|---|---|---|
| N401T2NK-150% | 0,4 | 2,1 | 170×79×127 |
| N751T2NK-150% | 0,75 | 3,8 | 170×79×127 |
| N152T2NK-150% | 1,5 | 7 | 170×79×127 |
| N222T2NK-150% | 2,2 | 9 | 187×86×144 |
Расшифровка обозначения N222T2NK-150%
Код мощности: две первые цифры - множитель, третья - число нулей (222 → 2 200 Вт).
Однофазную сеть 220 В подключают к клеммам R и S или R и T (по маркировке), двигатель 220/380 В - к клеммам U, V, W по схеме «треугольник». На входе устанавливают автоматический выключатель, длина кабеля до двигателя - не более 50 м.
| Основные характеристики преобразователя частоты | |
| Производитель | IDS Drive |
| Артикул производителя | N222T2NK-150% |
| Серия | N-NK |
| ПИД-регуляторы | Да |
| Напряжение, В | 220 |
| Номинальный ток, А | 9 |
| Мощность э/двигателя, кВт | 2.2 |
| Количество фаз | 1 |
| Ток в тяжелом режиме, А | 150% от In (60сек) |
| Максимальная выходная частота | 400 Гц |
| Размеры, мм | 187x86x144 |
| Интерфейс связи | RS-485 (MODBUS RTU) |
| Особенности | Векторное управление; управление V/F; ПИД-регулятор; RS-485 (MODBUS RTU); датчик температуры |
| Гарантия производителя | 1 год |
Нет цены на товар?! Свяжитесь с нами и мы поможем!
