Инкрементальный энкодер INNOCONT EIP 58BO 10630V20-R2 (D=58мм, выступающий вал 10мм, 20 имп/об, 5…30VDC, TTL/HTL с инверсией, IP65) (PRST)
Инкрементальный энкодер INNOCONT EIP 58BO 10630V20-R2 (D=58мм, выступающий вал 10мм, 20 имп/об, 5…30VDC, TTL/HTL с инверсией, IP65) компании PRST
Инкрементальный энкодер (датчик угла поворота) серии INNOCONT EIP58 предназначен для определения относительного перемещения, скорости и направления вращения вала или движения объекта.
Энкодеры EIP58 обладают прочной конструкцией механических и электрических частей и оптимально подходят для установки в электроустановках различного назначения (промышленные станки, текстильные и упаковочные машины, робототехника и др.)
Основные возможности энкодера INNOCONT EIP58
• Защита: от короткого замыкания, от обратной полярности, от перенапряжения
• Потребляемый ток: ≤60 mA (5 VDC) и ≤26 mA (24 VDC)
• Разрешение: 1...65.536 имп./об.
• Ноль метка: настраиваемая, 90°, 180°, 270°, 360°
• Выходная частота: ≤2 MГц
• Выходной сигнал: A и B, смещение фазы на 90° Z + все каналы настраиваются
• Цифровой выход: питание 5В - Linedriver (RS422); питание 12..30В - Push-Pull
• Присоединение (фланец): Ø58 мм
• Нагрузка на вал: ≤140Н осевая; ≤240Н радиальная
• Степень защиты: IP54 для версий с полым валом; IP65 для версий с выступающим валом
• Скорость: макс. 12.000 об.
• Момент при старте: ≤0.025 Н*м
• Материалы: корпус - алюминий; фланец - алюминий; вал - нержавеющая сталь
• Рабочая температура: -20...+85° С

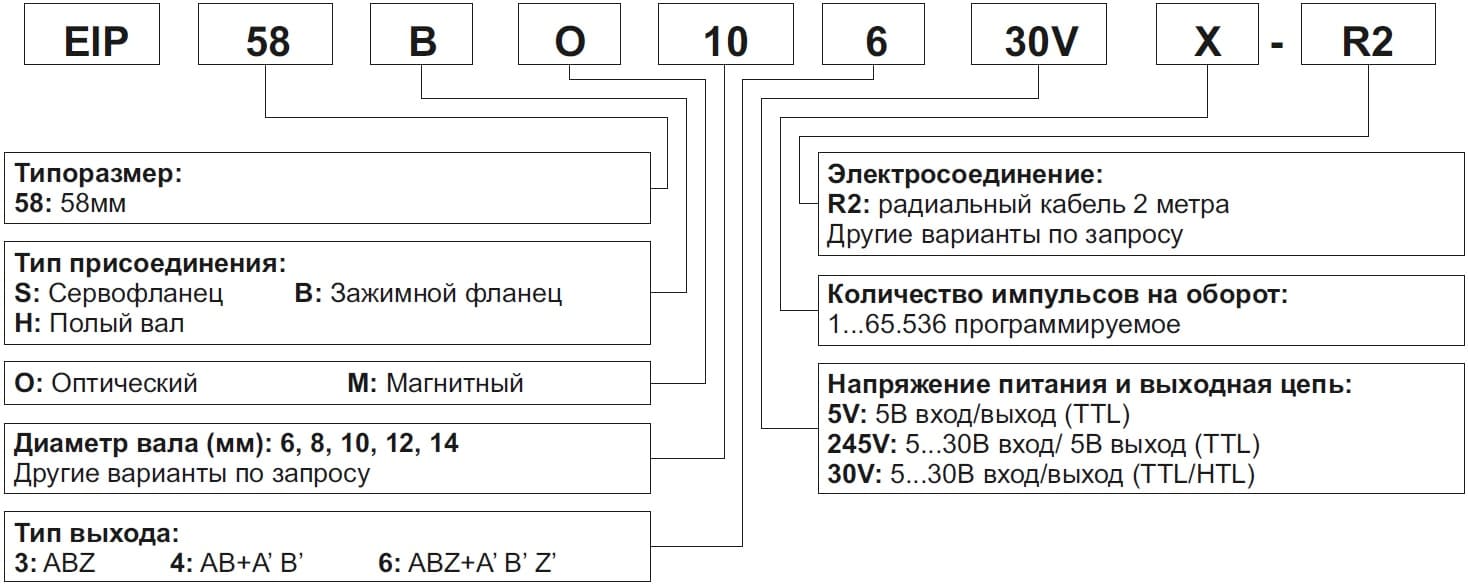

Расшифровка обозначения инкрементального энкодера INNOCONT EIP58
Габаритно-установочные размеры инкрементального энкодера INNOCONT EIP58
Перед подключением и настройкой энкодера рекомендуем ознакомиться с технической документацией (↓ниже↓)

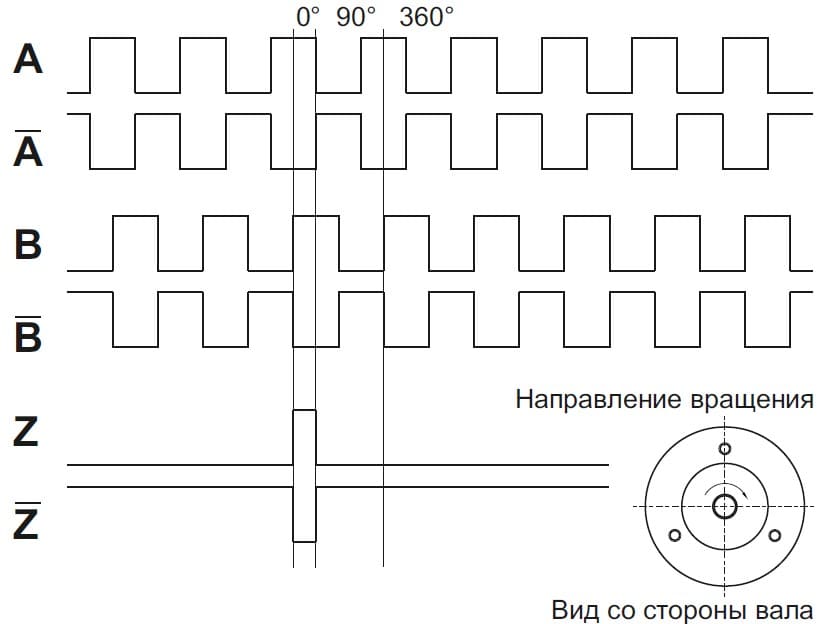

Диаграмма инкрементального энкодера INNOCONT EIP58
Инкрементальные энкодеры серии INNOCONT EIP58 относятся к программируемым энкодерам, т.е. разрешение энкодера можно установить в соответствии с необходимыми требованиями в диапазоне от 1 до 65 536 имп./об.
Для программирования энкодеров серии EIP требуется программатор EP PT-PC и специальное ПО (программатор приобретается отдельно и не входит в базовый комплект поставки энкодера)
| Основные характеристики инкрементального энкодера | |
| Производитель | PRST |
| Серия | EIP 58 (программируемый) |
| Диаметр корпуса, мм | 58 |
| Диаметр вала, мм | 10 |
| Тип присоединения | выступающий вал |
| Разрешение, имп/об | 20 |
| Выходной сигнал | TTL/HTL с инверсией |
| Степень защиты | IP65 |
| Рабочая температура, С | -20…+85°C |
| Комплектация | радиальный кабель 2м |
| Программирование | да |
| Гарантия | 1 год |
Нет цены на товар?! Свяжитесь с нами и мы поможем!
