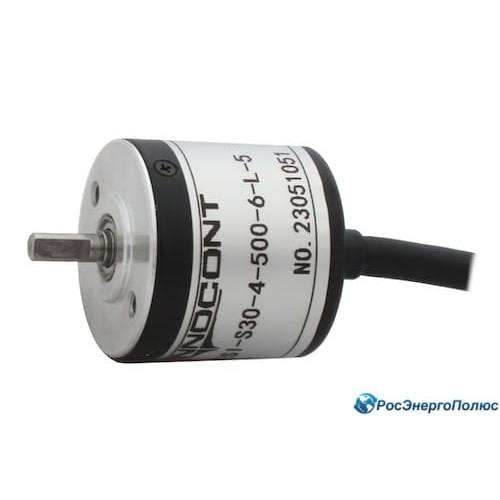

Инкрементальный энкодер INNOCONT ESI-S30-4-1000-3-T-24 (D=30мм, выступающий вал 4мм, 1000 имп/об, 24VDC, HTL, IP54) (PRST)
Инкрементальный энкодер INNOCONT ESI-S30-4-1000-3-T-24 (D=30мм, выступающий вал 4мм, 1000 имп/об, 24VDC, HTL, IP54) компании PRST
Инкрементальный энкодер (датчик угла поворота) серии INNOCONT ESI30 предназначен для определения относительного перемещения, скорости и направления вращения вала или движения объекта.
Энкодеры ESI30 обладают прочной конструкцией механических и электрических частей и оптимально подходят для установки в электроустановках различного назначения (промышленные станки, текстильные и упаковочные машины, робототехника и др.)
Основные возможности энкодера INNOCONT ESI30
• Потребляемый ток: ≤60 mA (5 VDC) и ≤20 mA (24 VDC)
• Разрешение: 100, 200, 360, 500, 1000 или 1024 имп./об.
• Выходная частота: ≤100 кГц
• Выходной сигнал: A и B, Z смещение фаз на 90°
• Цифровой выход: питание 5В - Linedriver (RS422); питание 12..24В - Push-Pull
• Присоединение (фланец): Ø30 мм
• Нагрузка на вал: ≤10Н осевая; ≤20Н радиальная
• Степень защиты: IP54
• Скорость: макс. 5.000 об.
• Момент при старте: ≤0.01 Н*м
• Материалы: корпус - сталь; фланец - алюминий; вал - сталь
• Рабочая температура: -20...+80° С

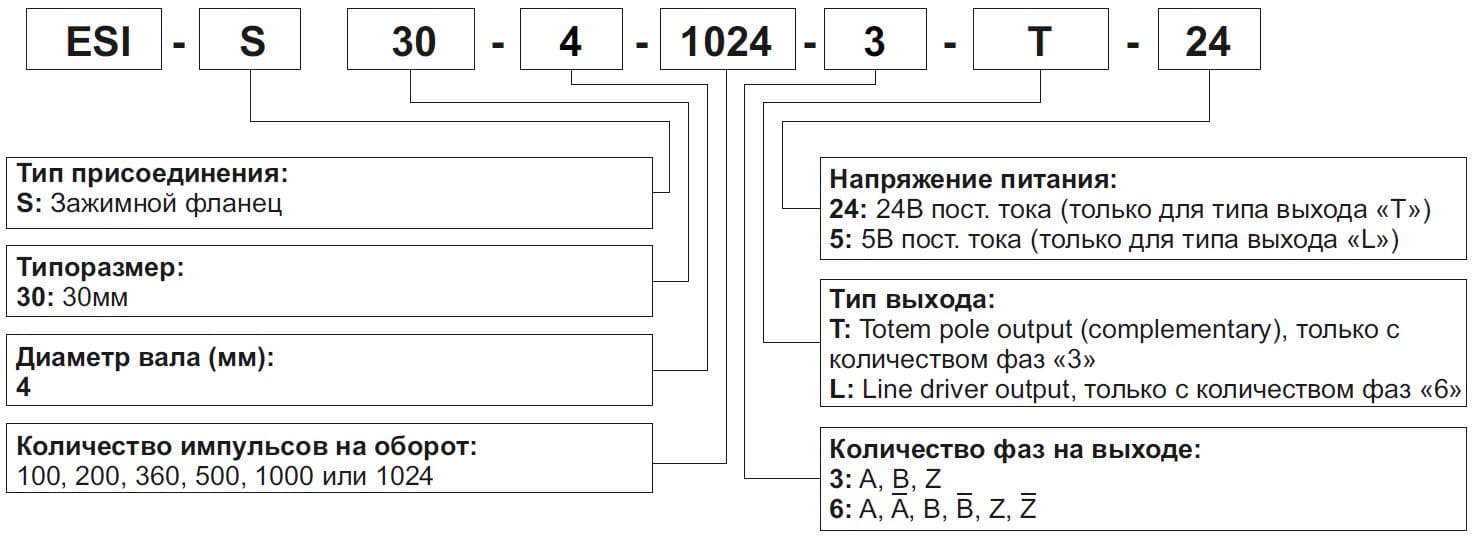

Расшифровка обозначения инкрементального энкодера INNOCONT ESI30

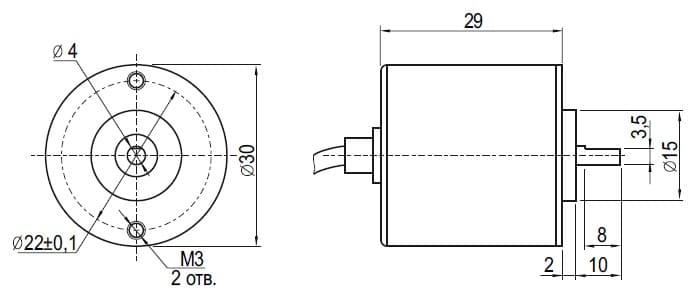

Габаритно-установочные размеры инкрементального энкодера INNOCONT ESI30
Перед подключением и настройкой энкодера рекомендуем ознакомиться с технической документацией (↓ниже↓)

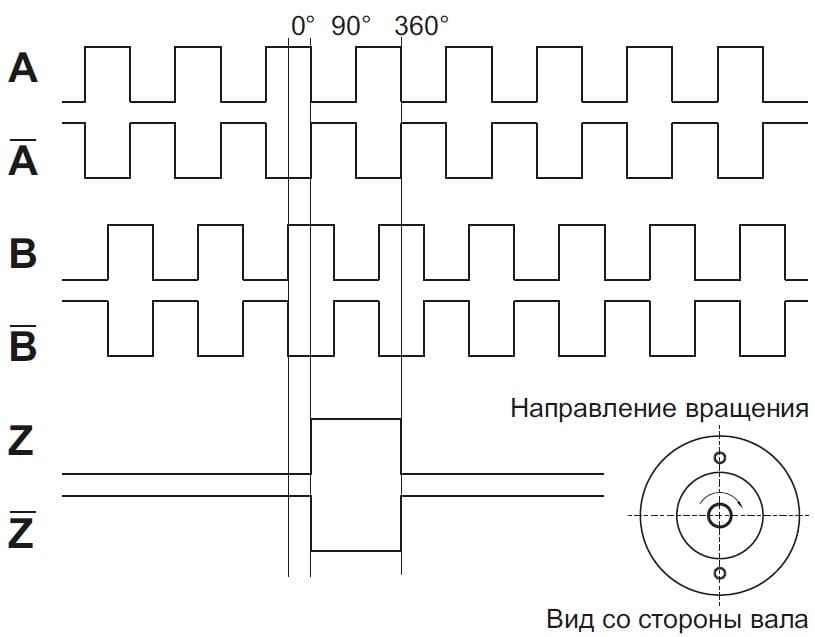

Диаграмма инкрементального энкодера INNOCONT ESI30
Инкрементальные энкодеры серии INNOCONT ESI30 относятся к энкодерам с фиксированным разрешением и подбор энкодера происходит по заранее определенным параметрам.
| Основные характеристики инкрементального энкодера | |
| Производитель | PRST |
| Серия | ESI 30 |
| Диаметр корпуса, мм | 30 |
| Диаметр вала, мм | 4 |
| Тип присоединения | выступающий вал |
| Разрешение, имп/об | 1000 |
| Выходной сигнал | HTL |
| Степень защиты | IP54 |
| Рабочая температура, С | -20…+80°C |
| Комплектация | аксиальный кабель 2м |
| Программирование | нет |
| Гарантия | 1 год |
Нет цены на товар?! Свяжитесь с нами и мы поможем!
