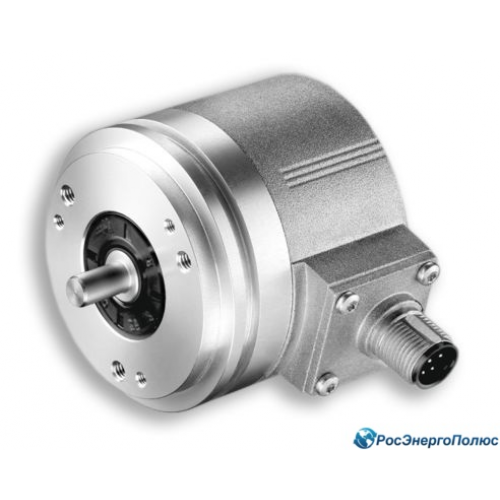

Инкрементальный энкодер EIL580P-SY06.5PF.01024.B (D=58мм, выступающий вал 6мм, 1024 имп/об, 4.75…30VDC, TTL, IP65) (Baumer)
Инкрементальный энкодер EIL580P-SY06.5PF.01024.B (D=58мм, выступающий вал 6мм, 1024 имп/об, 4.75…30VDC, TTL, IP65) компании Baumer
Инкрементальный энкодер (датчик угла поворота) серии EIL580 (Baumer) предназначен для определения относительного перемещения, скорости и направления вращения вала или движения объекта.
Энкодеры EIL580 - это высококачественные устройства европейского производства, они обладают прочной конструкцией механических и электрических частей и оптимально подходят для установки в электроустановках различного назначения.
Основные возможности энкодера EIL580 (Baumer)
• Исполнение: выступающий вал: прижимной (буква С в названии) или синхрофланец (буква Y в названии); сквозной полый вал (буква T в названии)
• Защита: от короткого замыкания, от обратной полярности
• Потребляемый ток: ≤70 mA
• Разрешение: 1...65.536 имп./об.
• Принцип работы: оптический
• Выходная частота: ≤300 кГц
• Выходной сигнал: A+, B+, R+, A-, B-, R-
• Цифровой выход: TTL/RS422; HTL/push-pull
• Диаметр: Ø58 мм
• Нагрузка на вал: ≤40Н осевая; ≤80Н радиальная
• Степень защиты: IP65
• Скорость: макс. 12.000 об. (выступающий вал) / макс. 6.000 об. (полый вал)
• Момент при старте: ≤0.02 Н*м
• Материалы: корпус - литой алюминиевый; фланец - алюминий; вал - нержавеющая сталь
• Рабочая температура: -40...+100° С
Расшифровка обозначения инкрементального энкодера EIL580 (Baumer)

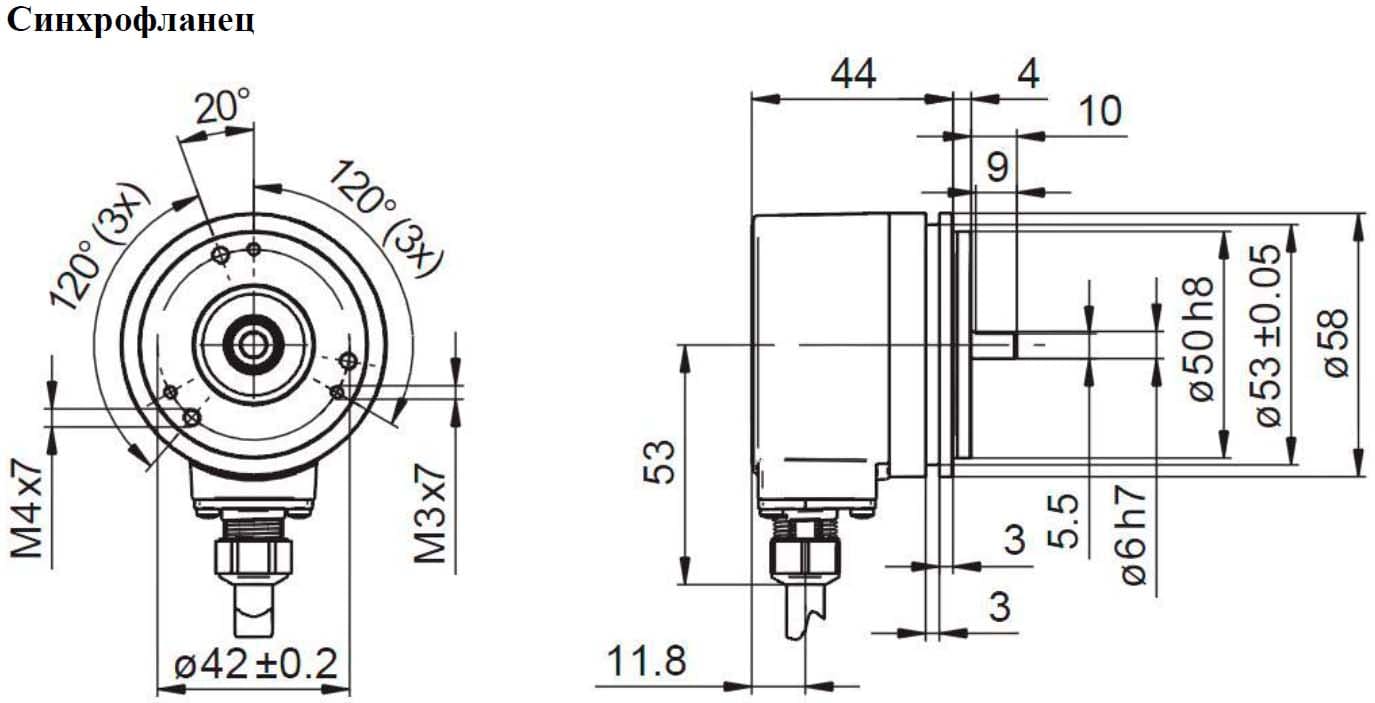

Габаритно-установочные размеры инкрементального энкодера EIL580 (Baumer)
Перед подключением и настройкой энкодера рекомендуем ознакомиться с технической документацией (↓ниже↓)
Диаграмма инкрементального энкодера EIL580 (Baumer)
Инкрементальные энкодеры серии EIL580 (Baumer) относятся к программируемым энкодерам, т.е. разрешение энкодера можно установить в соответствии с необходимыми требованиями в диапазоне от 1 до 65 536 имп./об.
Для программирования энкодеров серии EIL580 (Baumer) требуется PC программатор и специальное ПО (программатор приобретается отдельно и не входит в базовый комплект поставки энкодера)
| Основные характеристики инкрементального энкодера | |
| Производитель | Baumer |
| Серия | EIL580P (программируемый) |
| Диаметр корпуса, мм | 58 |
| Диаметр вала, мм | 6 |
| Тип присоединения | выступающий вал |
| Разрешение, имп/об | 1024 |
| Выходной сигнал | TTL |
| Особенности | без муфты |
| Степень защиты | IP65 |
| Рабочая температура, С | -40…+100°C |
| Комплектация | тангенциальный кабель 1м |
| Программирование | да |
| Гарантия | 1 год |
