Автоматический выключатель защиты электродвигателя GM2P32 24-32А 10кА (аналог арт. GV2P32) (Systeme Electric)
- Производитель: Systeme Electric
- Код товара: MPR-0141
- Артикул: GM2P32
-
18 262.85 р.
Цена указана с НДС
Автоматический выключатель защиты электродвигателя GM2P32 24-32А 10кА (аналог арт. GV2P32) компании Systeme Electric
Автоматический выключатель GM2P32 серии SystemePact M предназначен для защиты и коммутации цепей трёхфазных электродвигателей. Аналог Schneider Electric - GV2P32.
Модель оснащена поворотной рукояткой и комбинированными тепловым и электромагнитным расцепителями. Диапазон уставки теплового расцепителя - 24-32 А, уставка электромагнитного расцепителя - 416 А ±20%. Предельная отключающая способность Icu при 400/415 В - 10 кА.
О серии SystemePact M - GM2 / GM3
GM2ME
Управление: кнопочное
Защита: тепловой и электромагнитный расцепители
Диапазон: 0,1-32 А
GM2P
Управление: поворотная рукоятка
Защита: тепловой и электромагнитный расцепители
Диапазон: 0,1-32 А
GM2L
Управление: поворотная рукоятка
Защита: только электромагнитный расцепитель
Номинальный ток: 0,4-32 А
GM3P
Управление: поворотная рукоятка
Защита: тепловой и электромагнитный расцепители
Диапазон: 9-65 А
- Все представленные выключатели трёхполюсные и рассчитаны на частоту сети 50/60 Гц.
- Предельная отключающая способность Icu при 400/415 В: 10-100 кА для GM2 и 50-100 кА для GM3P.
- Допускается монтаж на DIN-рейку или монтажную плату.
- Обозначения аналогов Schneider Electric подтверждены каталогом производителя.

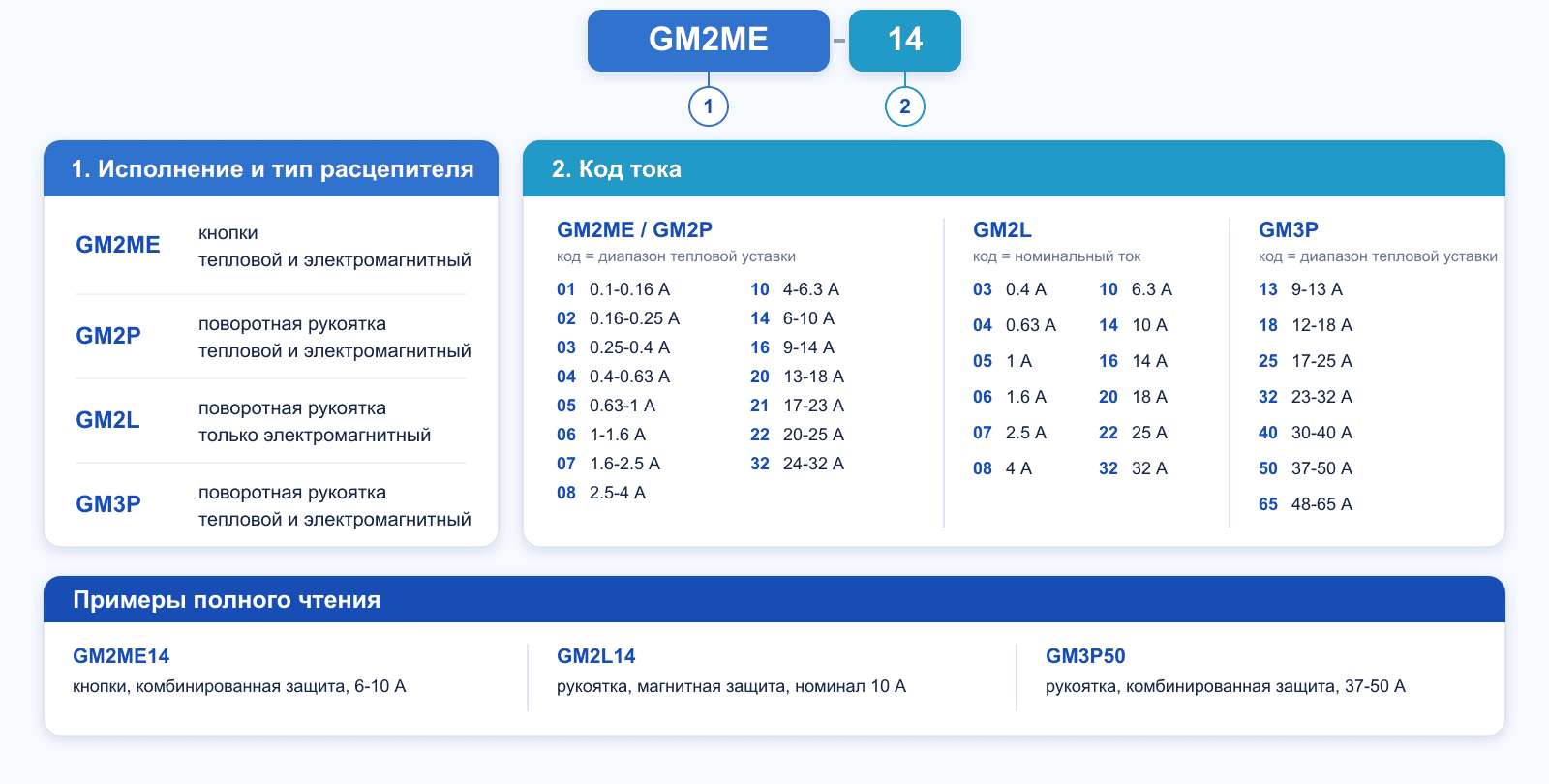

Расшифровка условного обозначения SystemePact M GM2 / GM3
Таблица характеристик выключателя серии GM2P (Systeme Electric)
| Референс | Ir, Атепловой расцепитель | Id, Амагнитный расцепитель, ±20% | In, Аном. ток | 230/240 ВP / Icu / IcsкВт / кА / кА | 400/415 ВP / Icu / IcsкВт / кА / кА | 500 ВP / Icu / IcsкВт / кА / кА | 690 ВP / Icu / IcsкВт / кА / кА |
|---|---|---|---|---|---|---|---|
| GM2P01 | 0,1-0,16 | 1,5 | 0,16 | -100100 | -100100 | -100100 | -100100 |
| GM2P02 | 0,16-0,25 | 2,4 | 0,25 | -100100 | 0,06100100 | -100100 | -100100 |
| GM2P03 | 0,25-0,4 | 5 | 0,4 | -100100 | 0,09100100 | -100100 | -100100 |
| GM2P04 | 0,4-0,63 | 8 | 0,63 | -100100 | 0,12100100 | -100100 | 0,37100100 |
| GM2P05 | 0,63-1 | 13 | 1 | -100100 | 0,25100100 | -100100 | 0,55100100 |
| GM2P06 | 1-1,6 | 22,5 | 1,6 | -100100 | 0,37100100 | 0,37100100 | 1,1100100 |
| GM2P07 | 1,6-2,5 | 33,5 | 2,5 | 0,37100100 | 0,75100100 | 1,1100100 | 1,532,25 |
| GM2P08 | 2,5-4 | 51 | 4 | 0,75100100 | 1,5100100 | 2,2100100 | 332,25 |
| GM2P10 | 4-6,3 | 78 | 6,3 | 1,1100100 | 2,2100100 | 35050 | 432,25 |
| GM2P14 | 6-10 | 138 | 10 | 2,2100100 | 4100100 | 5,51010 | 7,532,25 |
| GM2P16 | 9-14 | 170 | 14 | 3100100 | 5,5157,5 | 7,564,5 | 932,25 |
| GM2P20 | 13-18 | 223 | 18 | 4100100 | 7,5157,5 | 964,5 | 1132,25 |
| GM2P21 | 17-23 | 327 | 23 | 5,55050 | 9156 | 1143 | 1532,25 |
| GM2P22 | 20-25 | 327 | 25 | 5,55050 | 11156 | 1543 | 18,532,25 |
| GM2P32 | 24-32 | 416 | 32 | 7,55050 | 15105 | 18,543 | 2232,25 |
Если у Вас останутся вопросы, то мы с удовольствием поможем, для этого свяжитесь с нашими менеджерами любым удобным способом.
В компании РосЭнергоПолюс Вы сможете легко и быстро купить этот товар.
| Основные характеристики мотор-автоматов | |
| Производитель | Systeme Electric |
| Серия | SystemePact M (GM2P) |
| Номинальная частота сети, Гц | 50 / 60 |
| Номинальный ток, А | 32 |
| Регулировка теплового расцепителя | есть |
| Защита от короткого замыкания по Im | есть |
| Тип привода | Поворотная рукоятка |
