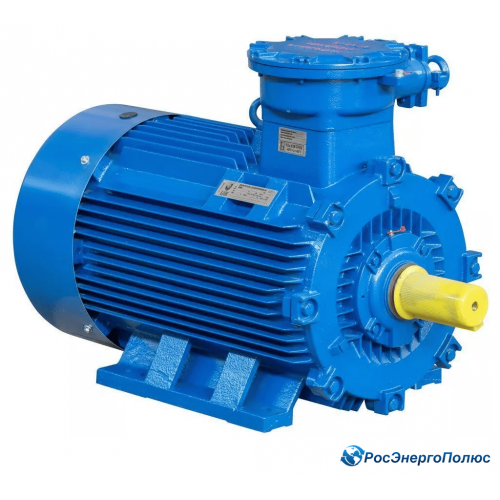

Взрывозащищенный электродвигатель АИМУ 315 S2, 110 кВт, 3000 об/мин, 380/660 В, IM B3, DIN, У1, IE3, 1ExdbIIBT4 Gb X (Орлан), РТС, SDN, SKF, без сервисного и силового кабельных вводов
Взрывозащищенный электродвигатель Орлан АИМУ 315 S2, 110 кВт, 3000 об/мин, 380/660 В, IM B3, 1ExdbIIBT4 Gb X компании ESQ
Электродвигатель Орлан АИМУ 315 S2 - нефтехимическое исполнение. Привязка мощности и габарита - DIN. Климатическое исполнение - У1.
Техническая документация
Мощность двигателя110 кВт
Частота вращения3000 об/мин
Напряжение380/660 В
Технические характеристики
| Назначение | Нефтехимический |
|---|---|
| Привязка мощности и габарита (ГОСТ/DIN) | DIN |
| Маркировка взрывозащиты | 1ExdbIIBT4 Gb X |
| Мощность | 110 кВт |
| Частота вращения | 3000 об/мин |
| Напряжение | 380/660 В |
| Монтажное исполнение | IM B3 |
| Климатическое исполнение | У1 |
| Класс энергоэффективности | IE3 |
| Датчик температуры статора | РТС |
|---|---|
| Кабельные вводы | без сервисного и силового кабельных вводов |
| Степень защиты | IP55 |
| Номинальный ток | 279/161.1 А |
| Коэффициент мощности cosφ | 0,93 |
| Масса | 1100 кг |
| Подшипники | SKF |
| Дополнительное обозначение исполнения | SDN |
Маркировка взрывозащиты
1ExdbIIBT4 Gb X
| 1 / Gb | Взрывобезопасный, высокий уровень защиты для газовых сред. |
|---|---|
| Ex | Обозначение взрывозащищенного исполнения. |
| db | Взрывонепроницаемая оболочка, препятствующая воспламенению окружающей взрывоопасной среды. |
| IIB | Газовая подгруппа IIB; типовой газ - этилен. |
| T4 | Температурный класс: максимальная температура поверхности 135 °C. |
| X | Специальные условия применения приведены в документации на оборудование. |
Монтажное исполнение IM B3
Крепление на лапах, горизонтальный вал; лапы направлены вниз.
Модельный ряд АИМУ, DIN, IM B3, 3000 об/мин
| Модель | Мощность, кВт | Напряжение, В | Исполнение |
|---|---|---|---|
| АИМУ 90 S2 | 1,5 | 380 | У1; IE3; SDN |
| АИМУ 100 L2 | 3 | 380 | У1; IE3; SDN; SKF |
| АИМУ 112 M2 | 4 | 380 | У1; IE3; SDN; SKF |
| АИМУ 132 SA2 | 5,5 | 380/660 | У1; IE3; SDN; SKF |
| АИМУ 132 SB2 | 7,5 | 380/660 | У1; IE3; SDN; SKF |
| АИМУ 160 MB2 | 15 | 380/660 | У1; IE3; РТС; SDN; SKF |
| АИМУ 160 L2 | 18,5 | 380/660 | У1; IE3; РТС; SDN; SKF |
| АИМУ 200 LA2 | 30 | 380/660 | У1; IE3; РТС; SDN; SKF |
| АИМУ 200 LB2 | 37 | 380/660 | У1; IE3; РТС; SDN; SKF; без сервисного и силового кабельных вводов |
| АИМУ 200 LB2 | 37 | 380/660 | У1; IE3; РТС; SDN; SKF |
| АИМУ 225 M2 | 45 | 380/660 | У1; IE3; РТС; SDN; SKF |
| АИМУ 315 S2 | 110 | 380/660 | У1; IE3; РТС; SDN; SKF; без сервисного и силового кабельных вводов |
| АИМУ 315 S2 | 110 | 380/660 | У1; IE3; РТС; SDN; SKF |
Подбор и подключение
При заказе укажите маркировку взрывозащиты, монтажное исполнение и условия применения двигателя.
Для подбора взрывозащищенного электродвигателя напишите на info@rospolus.ru. Укажите мощность, частоту вращения, напряжение, монтажное исполнение и требуемую маркировку взрывозащиты.
| Основные характеристики взрывозащищенного электродвигателя | |
| Производитель | ESQ |
| Серия | АИМУ |
| Назначение | Нефтехимический |
| Стандарт (ГОСТ/DIN) | DIN |
| Мощность, кВт | 110 |
| Частота вращения, об/мин | 3000 |
| Напряжение, В | 380/660 |
| Исполнение (IM) | IM B3 |
| Маркировка взрывозащиты | 1ExdbIIBT4 Gb X |
| Климатическое исполнение | У1 |
| Степень защиты, IP | 55 |
| Класс энергоэффективности | IE3 |
| Температурная защита | РТС |
| Номинальный ток, А | 279/161.1 |
| Коэффициент мощности cosφ | 0.93 |
| Масса, кг | 1100 |
