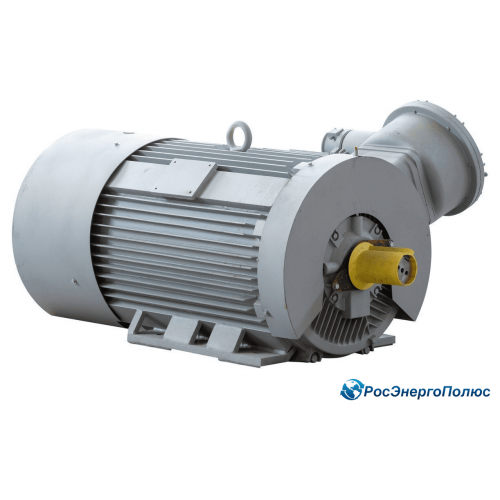

Взрывозащищенный электродвигатель 2АИМУР 315 М4, 250 кВт, 1500 об/мин, 660/1140 В, IM 9701, У2,5, изоляция Н, PBExdI Mb, SKF, РТС (статор), арт. 01.02.02.003661 (Орлан)
Взрывозащищенный электродвигатель Орлан 2АИМУР 315 М4, 250 кВт, 1500 об/мин, 660/1140 В, IM 9701, PBExdI Mb компании ESQ
Электродвигатель Орлан 2АИМУР 315 М4 - рудничное исполнение. Климатическое исполнение - У2,5.
Мощность двигателя250 кВт
Частота вращения1500 об/мин
Напряжение660/1140 В
Технические характеристики
| Назначение | Рудничный |
|---|---|
| Маркировка взрывозащиты | PBExdI Mb |
| Мощность | 250 кВт |
| Частота вращения | 1500 об/мин |
| Напряжение | 660/1140 В |
| Монтажное исполнение | IM 9701 |
| Климатическое исполнение | У2,5 |
| Класс изоляции | Н |
|---|---|
| КПД | 95,2% |
| Степень защиты | IP55 |
| Номинальный ток | 255,9/147,8 А |
| Коэффициент мощности cosφ | 0,9 |
| Масса | 1610 кг |
| Оснащение по обозначению | SKF; РТС (статор) |
Маркировка взрывозащиты
PBExdI Mb
| РВ | Рудничный взрывобезопасный уровень защиты. |
|---|---|
| Ex | Обозначение взрывозащищенного исполнения. |
| d | Взрывонепроницаемая оболочка, препятствующая воспламенению окружающей взрывоопасной среды. |
| I | Рудничная группа: шахты с опасностью рудничного газа или горючей пыли. |
| Mb | Высокий рудничный уровень защиты; оборудование отключают при регламентируемой концентрации газа. |
Монтажное исполнение IM 9701
Исполнение на лапах с фланцем на станине. Присоединительные размеры и вариант вала проверяют по чертежу поставляемого двигателя.
Модельный ряд 2АИМУР, IM 9701, 1500 об/мин
| Модель | Мощность, кВт | Напряжение, В | Исполнение |
|---|---|---|---|
| 2АИМУР 280 М4 | 160 | У2,5; РВЕхdbI Mb X | |
| 2АИМУР 280 М4 | 160 | 660/1140 | У2,5; PBExdI Mb; SKF; РТС (статор) |
| 2АИМУР 280 М4 | 160 | 660/1140 | У2,5; PBExdI Mb; SKF; РТС (статор) |
| 2АИМУР 315 М4 | 250 | 660/1140 | У2,5; PBExdbI Мb X |
| 2АИМУР 315 М4 | 250 | 660/1140 | У2,5; PBExdI Mb; SKF; РТС (статор) |
| 2АИМУР 315 М4 | 250 | 660/1140 | У2,5; PBExdI Mb; SKF; РТС (статор) |
| 2АИМУР 315 L4 | 315 | 660/1140 | У2,5; PBExdbI Mb X |
| 2АИМУР 315 L4 | 315 | 660/1140 | У2,5; PBExdI Mb; SKF; РТС (статор) |
Подбор и подключение
Перед подключением проверьте соответствие напряжения сети схеме соединения обмоток и предусмотрите заземление через штатные зажимы.
Для подбора взрывозащищенного электродвигателя напишите на info@rospolus.ru. Укажите мощность, частоту вращения, напряжение, монтажное исполнение и требуемую маркировку взрывозащиты.
| Основные характеристики взрывозащищенного электродвигателя | |
| Производитель | ESQ |
| Серия | 2АИМУР |
| Назначение | Рудничный |
| Мощность, кВт | 250 |
| Частота вращения, об/мин | 1500 |
| Напряжение, В | 660/1140 |
| Исполнение (IM) | IM 9701 |
| Маркировка взрывозащиты | PBExdI Mb |
| Климатическое исполнение | У2,5 |
| Степень защиты, IP | 55 |
| Класс изоляции | Н |
| Температурная защита | РТС (статор) |
| Номинальный ток, А | 255.9/147.8 |
| КПД, % | 95.2 |
| Коэффициент мощности cosφ | 0.9 |
| Масса, кг | 1610 |
