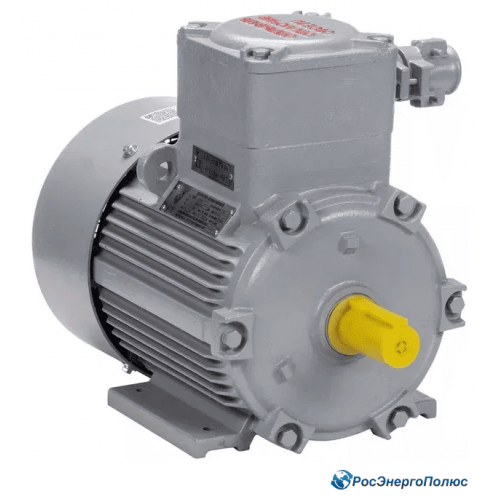

Взрывозащищенный электродвигатель АИМУ 160 S2, 15 кВт, 3000 об/мин, 380/660 В, IM 1081, ГОСТ, У1, 1ExdbIIBT4 Gb X, арт. 01.02.02.1.219909 (Орлан)
Взрывозащищенный электродвигатель Орлан АИМУ 160 S2, 15 кВт, 3000 об/мин, 380/660 В, IM 1081, 1ExdbIIBT4 Gb X компании ESQ
Электродвигатель Орлан АИМУ 160 S2 - нефтехимическое исполнение. Привязка мощности и габарита - ГОСТ. Климатическое исполнение - У1.
Мощность двигателя15 кВт
Частота вращения3000 об/мин
Напряжение380/660 В
Технические характеристики
| Назначение | Нефтехимический |
|---|---|
| Привязка мощности и габарита (ГОСТ/DIN) | ГОСТ |
| Маркировка взрывозащиты | 1ExdbIIBT4 Gb X |
| Мощность | 15 кВт |
| Частота вращения | 3000 об/мин |
| Напряжение | 380/660 В |
| Монтажное исполнение | IM 1081 |
| Климатическое исполнение | У1 |
|---|---|
| КПД | 89% |
| Степень защиты | IP55 |
| Номинальный ток | 28,8/16,6 А |
| Коэффициент мощности cosφ | 0,89 |
| Масса | 170 кг |
Маркировка взрывозащиты
1ExdbIIBT4 Gb X
| 1 / Gb | Взрывобезопасный, высокий уровень защиты для газовых сред. |
|---|---|
| Ex | Обозначение взрывозащищенного исполнения. |
| db | Взрывонепроницаемая оболочка, препятствующая воспламенению окружающей взрывоопасной среды. |
| IIB | Газовая подгруппа IIB; типовой газ - этилен. |
| T4 | Температурный класс: максимальная температура поверхности 135 °C. |
| X | Специальные условия применения приведены в документации на оборудование. |
Монтажное исполнение IM 1081
Крепление на лапах. Допустимое положение вала уточняют по документации конкретного двигателя.
Модельный ряд АИМУ, ГОСТ, IM 1081, 3000 об/мин
| Модель | Мощность, кВт | Напряжение, В | Исполнение |
|---|---|---|---|
| АИМУ 100 L2 | 5,5 | 380 | У1; 1ExdIIBT4 Gb |
| АИМУ 132 М2 | 11 | 380/660 | У1; 1ExdbIIBT4 Gb X |
| АИМУ 132 М2 | 11 | 380/660 | У1; 1ExdbIIBT4 Gb X |
| АИМУ 160 S2 | 15 | 380/660 | У1; 1ExdbIIBT4 Gb X |
| АИМУ 160 S2 | 15 | 380/660 | У1; 1ExdIIBT4 Gb |
| АИМУ 160 S2 | 15 | 380/660 | У1; 1ExdIIBT4 Gb; LP |
| АИМУ 160 S2 | 15 | 380/660 | У1; 1ExdbIIBT4 Gb X |
| АИМУ 160 S2 | 15 | 380/660 | У1; 1ExdbIIBT4 Gb X; LP |
| АИМУ 160 М2 | 18,5 | 380/660 | У1; 1ExdbIIBT4 Gb X |
| АИМУ 160 М2 | 18,5 | 380/660 | У1; 1ExdbIIBT4 Gb X |
| АИМУ 180 S2 | 22 | 380/660 | У1; 1ExdbIIBT4 Gb X |
| АИМУ 180 S2 | 22 | 380/660 | У1; 1ExdbIIBT4 Gb X |
| АИМУ 180 М2 | 30 | 380/660 | У1; 1ExdbIIBT4 Gb X |
Подбор и подключение
Перед подключением проверьте соответствие напряжения сети схеме соединения обмоток и предусмотрите заземление через штатные зажимы.
Для подбора взрывозащищенного электродвигателя напишите на info@rospolus.ru. Укажите мощность, частоту вращения, напряжение, монтажное исполнение и требуемую маркировку взрывозащиты.
| Основные характеристики взрывозащищенного электродвигателя | |
| Производитель | ESQ |
| Серия | АИМУ |
| Назначение | Нефтехимический |
| Стандарт (ГОСТ/DIN) | ГОСТ |
| Мощность, кВт | 15 |
| Частота вращения, об/мин | 3000 |
| Напряжение, В | 380/660 |
| Исполнение (IM) | IM 1081 |
| Маркировка взрывозащиты | 1ExdbIIBT4 Gb X |
| Климатическое исполнение | У1 |
| Степень защиты, IP | 55 |
| Номинальный ток, А | 28.8/16.6 |
| КПД, % | 89 |
| Коэффициент мощности cosφ | 0.89 |
| Масса, кг | 170 |
