Устройство плавного пуска SSI-90/180-04 90кВт, 180А (INSTART)

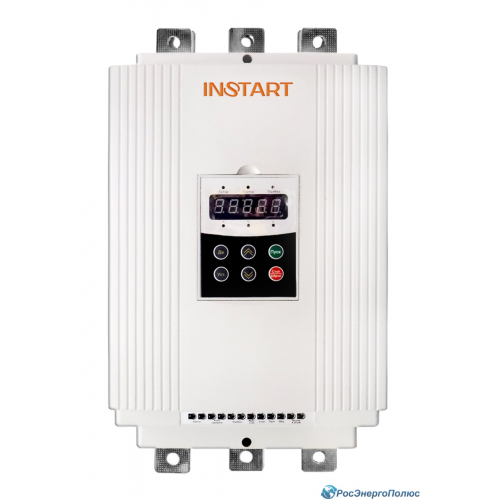

Устройство плавного пуска SSI-90/180-04 компании INSTART
Устройства плавного пуска серий SSI и SBI - это современные высокотехнологичные устройства, предназначенные для управления асинхронными электродвигателями (от 5,5 до 600 кВт), обеспечивая им безопасную и долговечную работу.
В чем основное отличие серии SBI от серии SSI и что выбрать:
✔ Cерия SBI производится в диапазоне мощностей от 7,5 до 75 кВт и имеет встроенные шунтирующие контакты. Рекомендуется к применению в случаях:
1. Подключение двигателя производится с «нуля». В этом случае втроенный контактор значительно упростит процесс подключения.
2. Ограниченное пространство для организации схемы управления двигателем. За счет встроенных шунтирующих контактов отсутствует потребность во внешнем контакторе, что позволяет минимизировать габариты схемы.
✔ Cерия SSI производится в диапазоне мощностей от 5,5 до 600 кВт и не имеет встроенных шунтирующих контактов
Рекомендуется к применению в случаях:
1. Подключение двигателя, ранее подключаемого по схеме прямого пуска. В этом случае в схеме задействуется имеющийся контактор.
2. При необходимости реализации возможностей как плавного пуска двигателя (с применением УПП), так и прямого пуска через контактор.
3. При мощностях двигателей более 75 кВт.
Основные функциональные возможности устройств плавного пуска SSI и SBI:
✔ релейный выход для управления внешним контактором (серия SSI) и встроенный шунтирующий контактор (серия SBI)
✔ использование тиристоров в фазах L1, L2, L3 для изменения значения выходного напряжения
✔ выбор между линейным изменением напряжения и ограничением по току
✔ автоматический перезапуск при сбое питания или возникновении ошибки
✔ встроенный сетевой протокол Modbus RTU
✔ релейный выход для управления внешним контактором (серия SSI) и встроенный шунтирующий контактор (серия SBI)
✔ использование тиристоров в фазах L1, L2, L3 для изменения значения выходного напряжения
✔ выбор между линейным изменением напряжения и ограничением по току
✔ автоматический перезапуск при сбое питания или возникновении ошибки
✔ встроенный сетевой протокол Modbus RTU
Расшифровка обозначения
Принцип работы устройств плавного пуска SSI и SBI
В УПП серии SSI и SBI установлены три пары встречнонаправленных тиристоров, включенных последовательно с цепью статора асинхронного двигателя. Система управления УПП регулирует степень открытия тиристора за счет чего происходит плавное изменение напряжения на электродвигателе. Выходное напряжение на двигателе достигает своего номинального значения после завершения запуска, после чего управляющий сигнал байпаса будет использоваться для включения встроенного трехфазного шунтирующего контактора (серия SBI) или внешнего контактора (серия SSI).
В УПП серии SSI и SBI установлены три пары встречнонаправленных тиристоров, включенных последовательно с цепью статора асинхронного двигателя. Система управления УПП регулирует степень открытия тиристора за счет чего происходит плавное изменение напряжения на электродвигателе. Выходное напряжение на двигателе достигает своего номинального значения после завершения запуска, после чего управляющий сигнал байпаса будет использоваться для включения встроенного трехфазного шунтирующего контактора (серия SBI) или внешнего контактора (серия SSI).
Схема подключения УПП серии SSI и SBI
Габаритные и установочные размеры устройств плавного пуска INSTART серий SSI и SBI
Общее краткое описание модельного ряда устройств плавного пуска часто бывает полезным при выборе УПП
Перейдя по ссылке ниже, вы также можете ознакомиться с подробным техническим описанием в каталоге производителя.
Перейдя по ссылке ниже, вы также можете ознакомиться с подробным техническим описанием в каталоге производителя.
| Основные характеристики устройства плавного пуска (софтстартера) | |
| Производитель | INSTART |
| Серия | SSI |
| Управляющее напряжение | - |
| Номинальный ток, А | 180 |
| Напряжение электродвигателя, В | 400 |
| Мощность двигателя, кВт | 90 |
| Количество фаз | 3 |
| Коммутация нагрузки | Встроенные шунтирующие контакты отсутсвуют (необходимо использовать внешние) |
