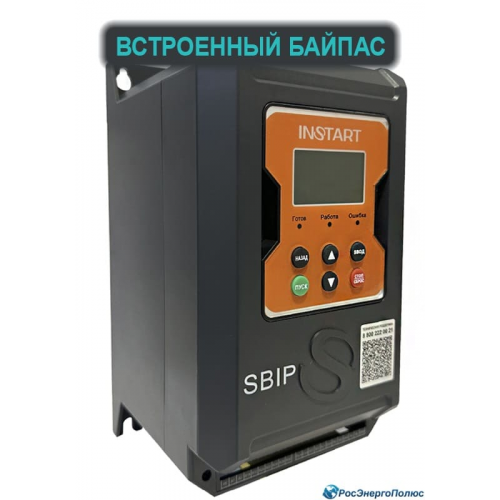

Устройство плавного пуска SBIP-7.5/15-04 (15А, 380В, 7.5кВт, встроенный шунтирующий контактор) (INSTART)
Устройство плавного пуска SBIP-7.5/15-04 (15А, 380В, 7.5кВт, встроенный шунтирующий контактор) компании INSTART
Устройства плавного пуска серий SSIP и SBIP - это новая линейка современных высокотехнологичных устройств, предназначенных для управления асинхронными электродвигателями (от 5,5 до 630 кВт), обеспечивающих им безопасную и долговечную работу.

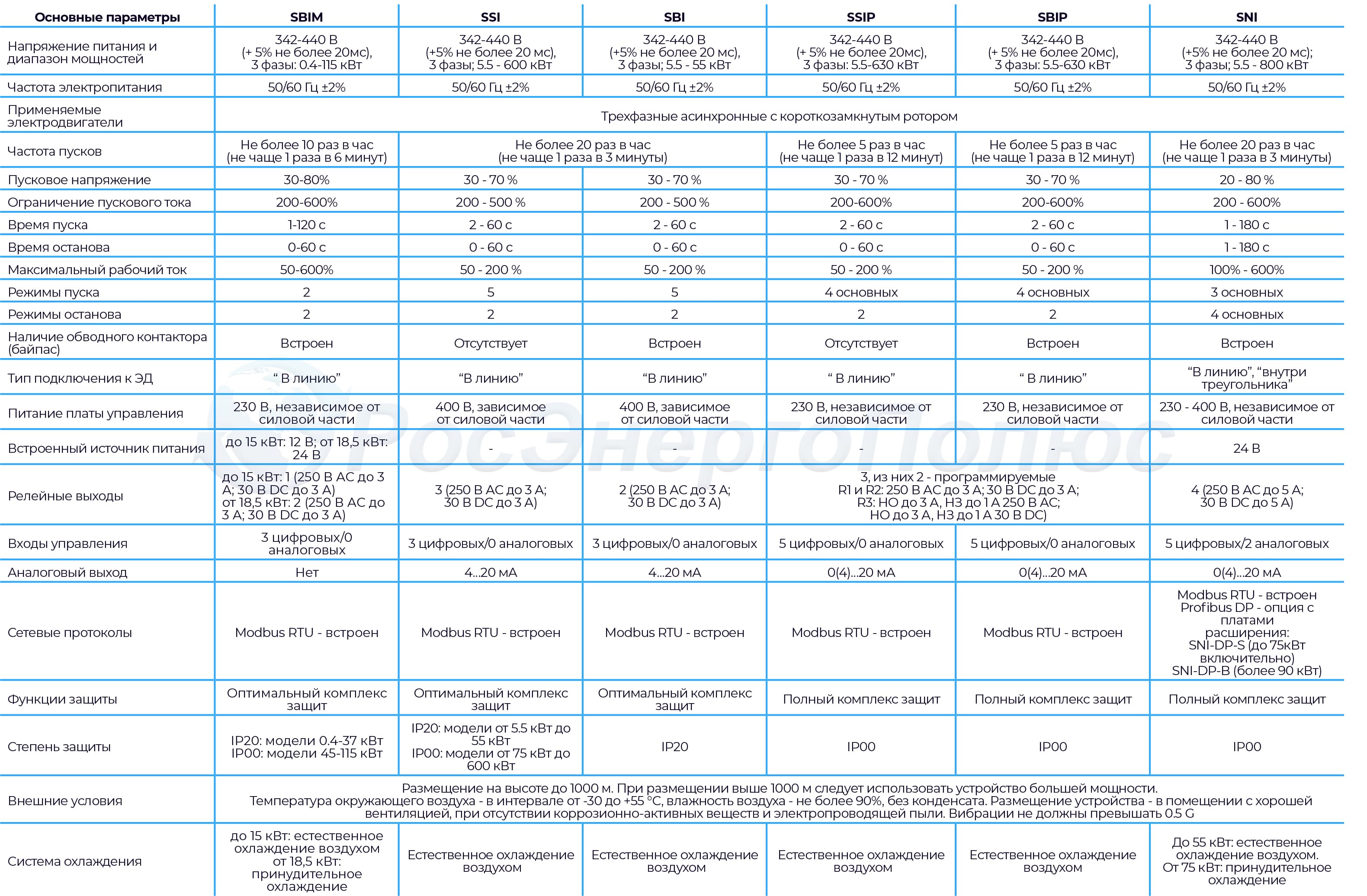

Сравнительная таблица устройств плавного пуска INSTART
В чем основное отличие серии SBIP от серии SSIP и что выбрать
✔ Cерия SBIP производится в диапазоне мощностей от 5,5 до 630 кВт и имеет встроенные шунтирующие контакты.
Рекомендуется к применению в случаях:
1. Подключение двигателя производится с «нуля». В этом случае вcтроенный контактор значительно упростит процесс подключения.
2. Ограниченное пространство для организации схемы управления двигателем. За счет встроенных шунтирующих контактов отсутствует потребность во внешнем контакторе, что позволяет минимизировать габариты схемы.
1. Подключение двигателя производится с «нуля». В этом случае вcтроенный контактор значительно упростит процесс подключения.
2. Ограниченное пространство для организации схемы управления двигателем. За счет встроенных шунтирующих контактов отсутствует потребность во внешнем контакторе, что позволяет минимизировать габариты схемы.
✔ Cерия SSIP производится в диапазоне мощностей от 5,5 до 630 кВт и не имеет встроенных шунтирующих контактов. Рекомендуется к применению в случаях:
1. Подключение двигателя, ранее подключаемого по схеме прямого пуска. В этом случае в схеме задействуется имеющийся контактор.
2. При необходимости реализации возможностей как плавного пуска двигателя (с применением УПП), так и прямого пуска через контактор.

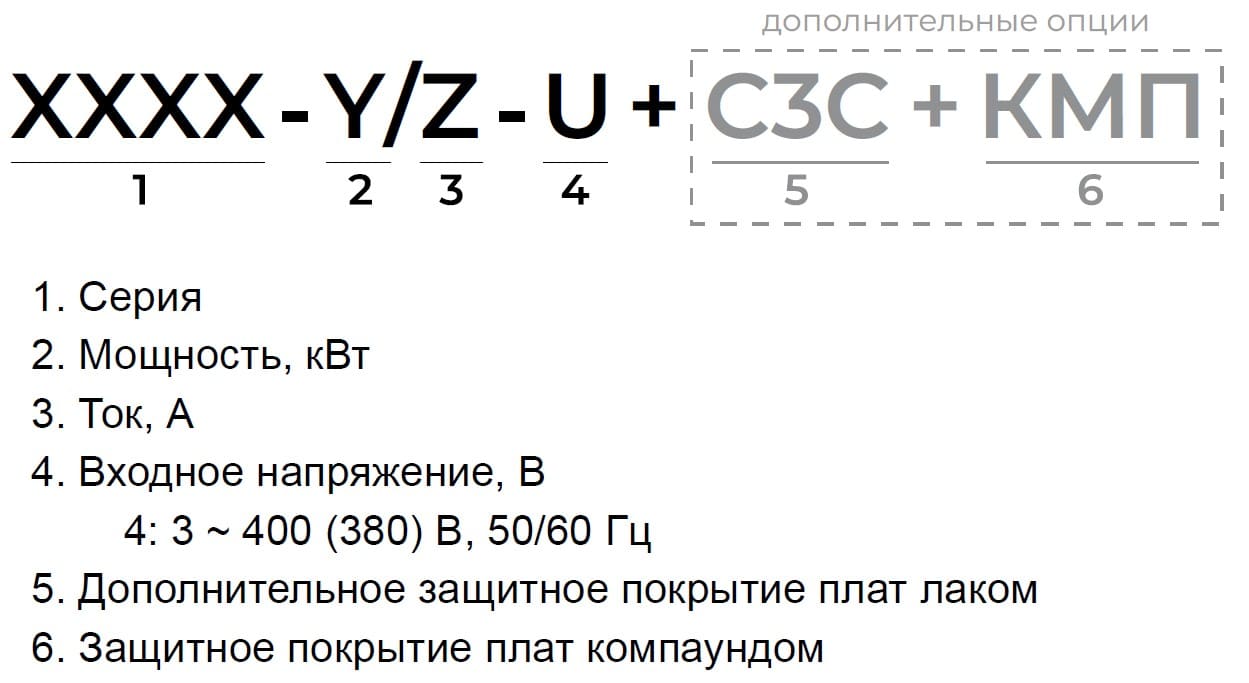

Расшифровка обозначения устройств плавного пуска серии SBIP (INSTART)
Принцип работы устройств плавного пуска SSIP и SBIP
В УПП серии SSIP и SBIP установлены три пары встречнонаправленных тиристоров, включенных последовательно с цепью статора асинхронного двигателя. Система управления УПП регулирует степень открытия тиристора за счет чего происходит плавное изменение напряжения на электродвигателе. Выходное напряжение на двигателе достигает своего номинального значения после завершения запуска, после чего управляющий сигнал байпаса будет использоваться для включения встроенного трехфазного шунтирующего контактора (серия SBIP) или внешнего контактора (серия SSIP).

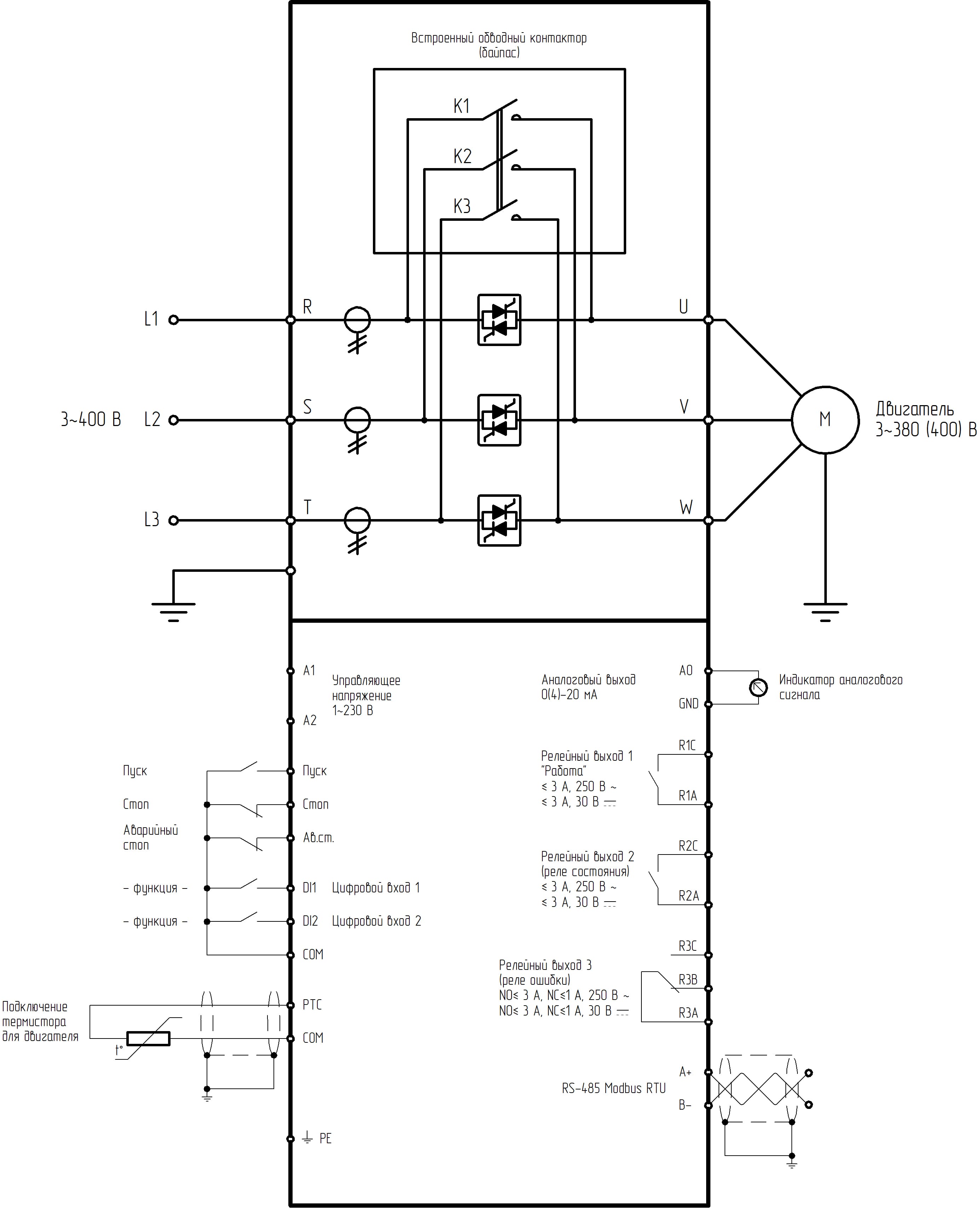

Схема подключения УПП серии SBIP (INSTART)

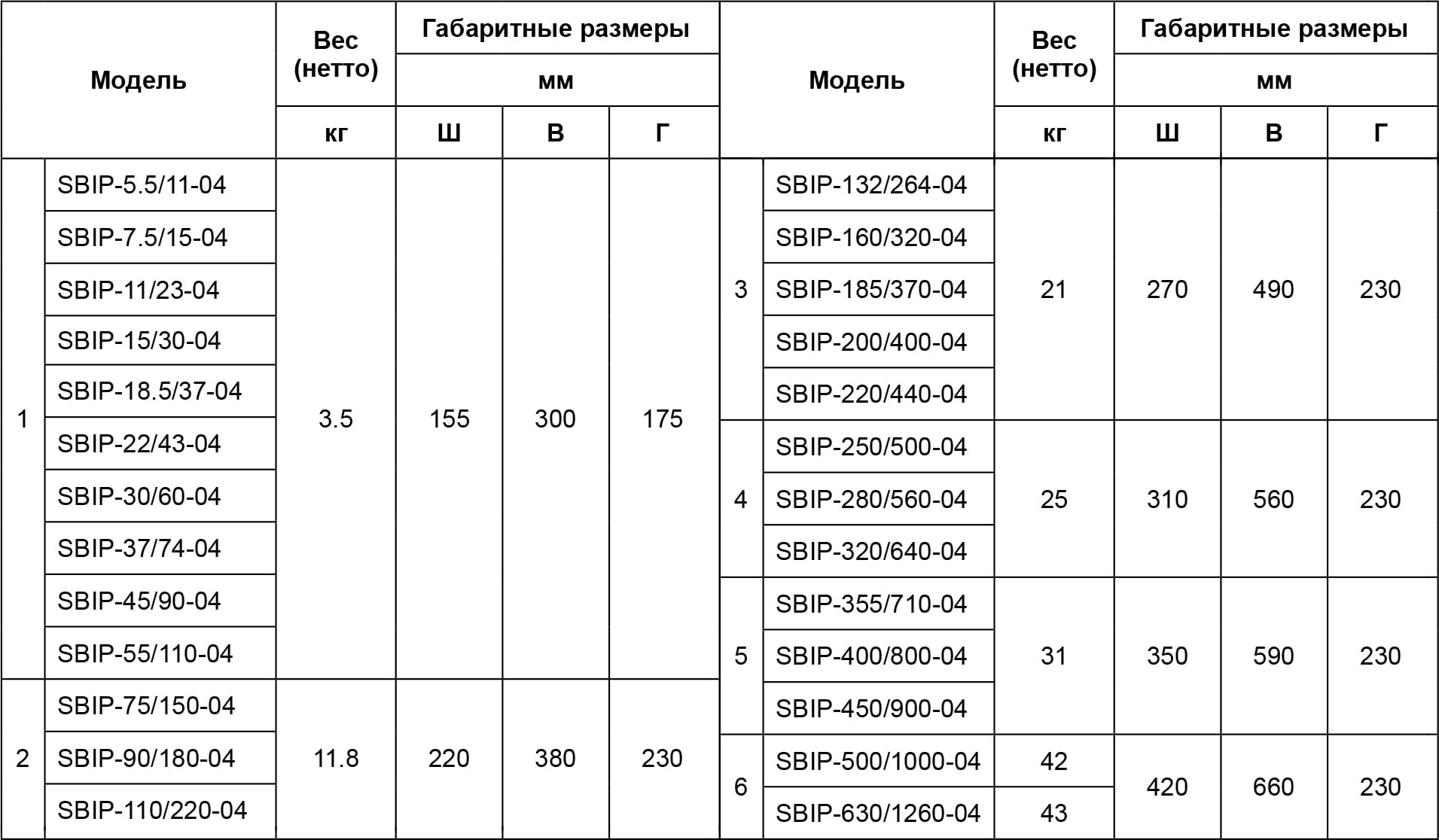

Габаритные размеры устройств плавного пуска INSTART серии SBIP
Перейдя по ссылке ниже, вы также можете ознакомиться с подробным техническим описанием в каталоге производителя.
| Основные характеристики устройства плавного пуска (софтстартера) | |
| Производитель | INSTART |
| Серия | SBIP |
| Управляющее напряжение | - |
| Номинальный ток, А | 15 |
| Напряжение электродвигателя, В | 380 |
| Мощность двигателя, кВт | 7.5 |
| Количество фаз | 3 |
| Коммутация нагрузки | Встроенные шунтирующие контакты |
