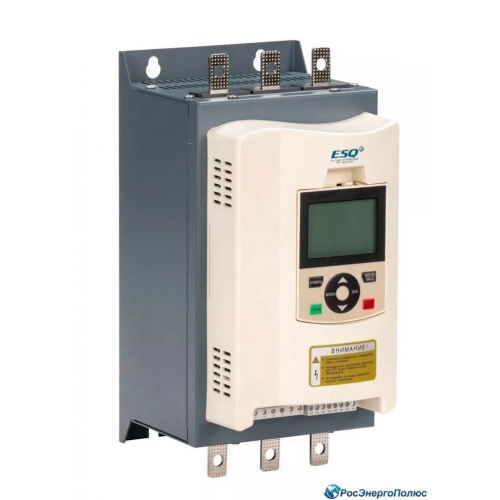

Устройство плавного пуска ESQ-GS9-5d5 (11А, 380В, 5.5кВт, встроенный шунтирующий контактор) (ESQ)
Устройство плавного пуска ESQ-GS9-5d5 (11А, 380В, 5.5кВт, встроенный шунтирующий контактор) компании ESQ
Устройства плавного пуска серии ESQ-GS9 - это новая линейка современных УПП, способных обеспечить долговечную и безопасную работу электродвигателя, эффективно ограничивая пусковые токи, возникающие при запуске двигателя.
Важным преимуществом серии ESQ-GS9 является наличие встроенного шунтирующего контактора. Эта особенность позволяет использовать УПП без внешнего контактора, что приводит к снижению общей стоимости системы подключения и существенно упрощает процедуру монтажа всего оборудования.
Основные характеристики устройств плавного пуска ESQ-GS9
✔ эффективное ограничение пусковых токов двигателя и пиковых потребляемых мощностей в сетях распределения электроэнергии✔ повышение долговечности работы двигателя за счет снижения пусковых нагрузок на двигатель
✔ функция плавной остановки позволяет избавиться от ударных процессов при остановке высокоинерционных механизмов
✔ множество режимов запуска и большой диапазон установок тока и напряжения позволяют идеально адаптировать двигатель к нагрузке и добиться их слаженной совместной работы
✔ поддержка протокола передачи данных по Modbus RTU
Расшифровка обозначения устройств плавного пуска ESQ-GS9
Принцип работы устройств плавного пуска ESQ-GS9
В УПП серии ESQ-GS9 установлены три пары встречнонаправленных тиристоров, включенных последовательно с цепью статора асинхронного двигателя. Система управления УПП регулирует степень открытия тиристора за счет чего происходит плавное изменение напряжения на электродвигателе. Выходное напряжение на двигателе достигает своего номинального значения после завершения запуска, после чего управляющий сигнал байпаса будет использоваться для включения встроенного трехфазного шунтирующего контактора КМ.
Схема подключения устройств плавного пуска серии ESQ-GS9
Перейдя по ссылке ниже, вы также можете ознакомиться с подробным техническим описанием в каталоге производителя.
| Основные характеристики устройства плавного пуска (софтстартера) | |
| Производитель | ESQ |
| Серия | ESQ-GS9 |
| Управляющее напряжение | - |
| Номинальный ток, А | 11 |
| Напряжение электродвигателя, В | 380 |
| Мощность двигателя, кВт | 5.5 |
| Количество фаз | 3 |
| Коммутация нагрузки | Встроенные шунтирующие контакты |
