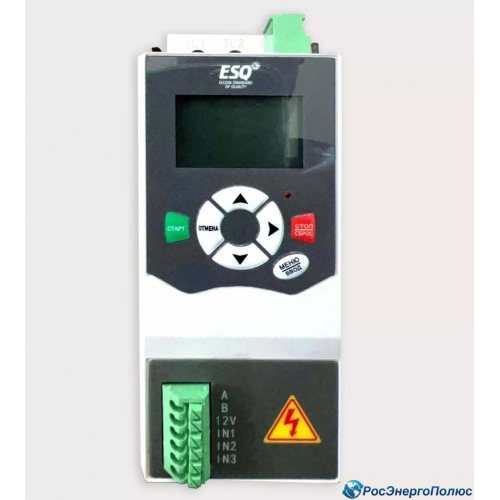

Устройство плавного пуска ESQ-GS9mini-4d0 (8А, 380В, 4кВт, встроенный шунтирующий контактор) (ESQ)
Устройство плавного пуска ESQ-GS9mini-4d0 (8А, 380В, 4кВт, встроенный шунтирующий контактор) компании ESQ
Устройства плавного пуска ESQ-GS9mini - это серия компактных УПП, предназначенных для управления и защиты трехфазного асинхронного электродвигателя. Компактный размер корпуса софтстартера позволяет значительно оптимизировать используемое пространство внутри шкафа управления.
Важным преимуществом серии ESQ-GS9 является наличие встроенного шунтирующего контактора. Эта особенность позволяет использовать УПП без внешнего контактора, что приводит к снижению общей стоимости системы подключения и существенно упрощает процедуру монтажа всего оборудования.
Основные характеристики устройств плавного пуска ESQ-GS9mini
✔ Выбор режима запуска: запуск по увеличению напряжения/ запуск по моменту✔ Выбор режима останова: торможение самовыбегом/ торможение с заданным временем
✔ Расширенные возможности ввода и вывода данных: вход пульта дистанционного управления/ релейный выход/ выход RS485
✔ Настраиваемая защита: защита от потери входной фазы/ защита от потери выходной фазы/ защита от перегрузки во время работы/ защита от перегрузки во время запуска/ защита от перегрузки по току во время работы/ защита от недогрузки

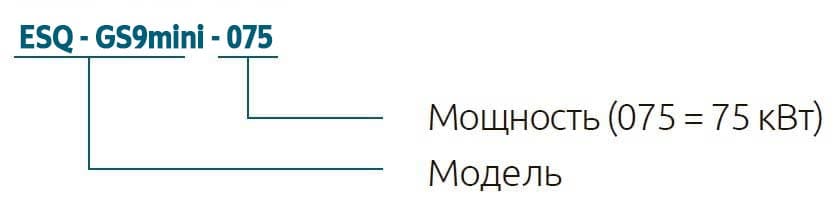

Расшифровка обозначения устройств плавного пуска ESQ-GS9mini

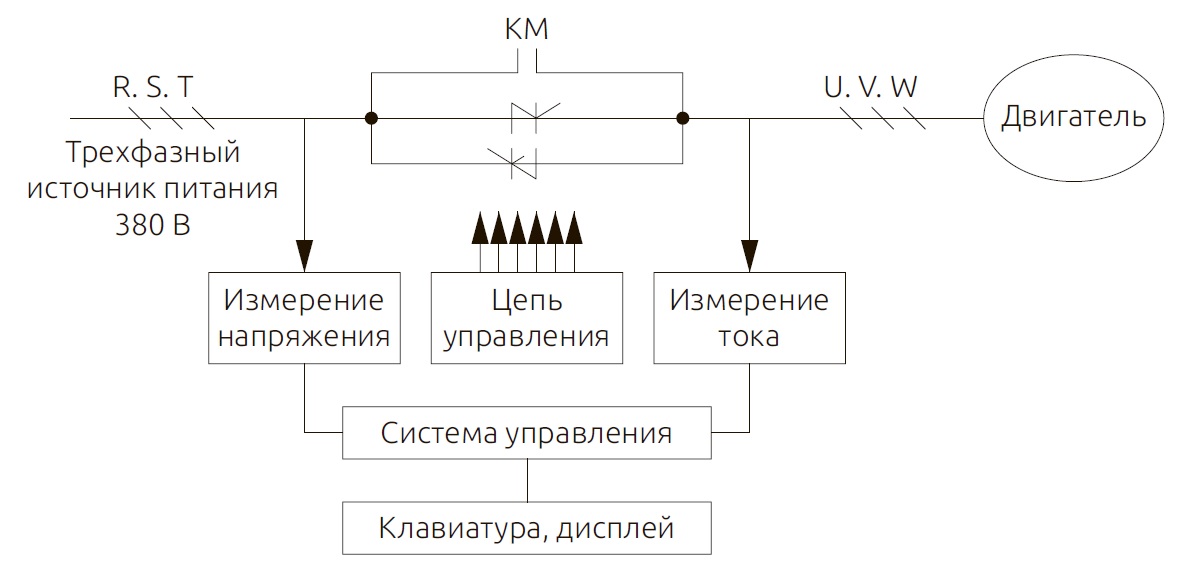

Принцип работы устройств плавного пуска ESQ-GS9mini
В УПП серии ESQ-GS9 установлены три пары встречнонаправленных тиристоров, включенных последовательно с цепью статора асинхронного двигателя. Система управления УПП регулирует степень открытия тиристора за счет чего происходит плавное изменение напряжения на электродвигателе. Выходное напряжение на двигателе достигает своего номинального значения после завершения запуска, после чего управляющий сигнал байпаса будет использоваться для включения встроенного трехфазного шунтирующего контактора КМ.

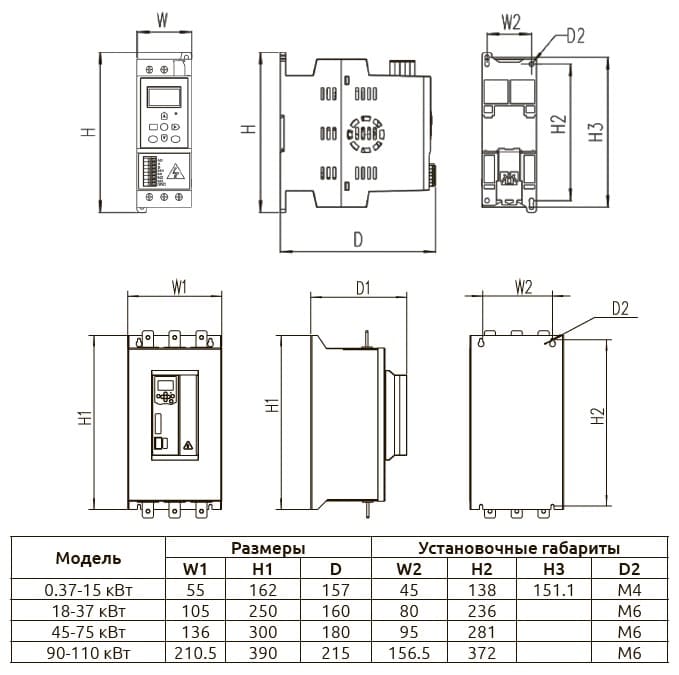

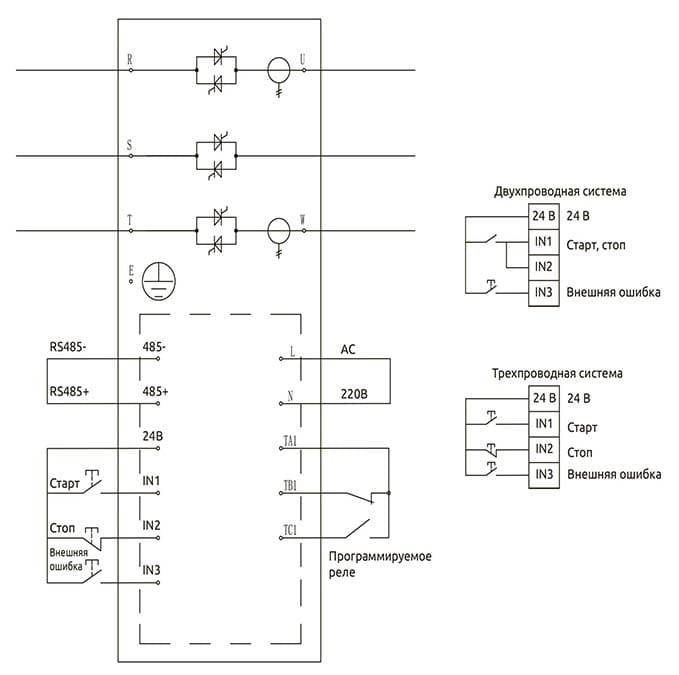

Схема подключения и габаритные размеры устройств плавного пуска серии ESQ-GS9mini
Перейдя по ссылке ниже, вы также можете ознакомиться с подробным техническим описанием в каталоге производителя.
| Основные характеристики устройства плавного пуска (софтстартера) | |
| Производитель | ESQ |
| Серия | ESQ-GS9mini |
| Управляющее напряжение | - |
| Номинальный ток, А | 8 |
| Напряжение электродвигателя, В | 380 |
| Мощность двигателя, кВт | 4 |
| Количество фаз | 3 |
| Коммутация нагрузки | Встроенные шунтирующие контакты |
