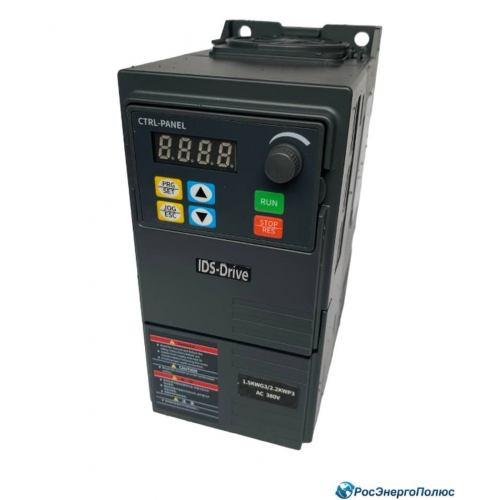

Преобразователь частоты N401T4B-150% 0.4кВт, 1.5А, 380В (IDS Drive)
Преобразователь частоты N401T4B-150% 0.4кВт, 1.5А, 380В компании IDS Drive
Для питания модели N401T4B-150% требуется трехфазная сеть 380В. Преобразователь применяется с трехфазным электродвигателем мощностью 0.4кВт, номинальный ток которого не превышает 1.5А.
Техническая документация IDS Drive
Основные характеристики преобразователя частоты N401T4B-150% (IDS Drive)
- Управление - скалярное V/F и векторное, встроенный ПИД-регулятор.
- Перегрузочная способность - 150% номинального тока в течение 60 секунд.
- Выходная частота - до 400 Гц, несущая частота 2-12 кГц.
- Задание частоты - потенциометр на панели, аналоговые входы 0-10 В и 4-20 мА, цифровые входы, многоступенчатая скорость.
- Входы и выходы - 5 цифровых входов, 2 аналоговых входа, аналоговый выход, релейный выход 250 В AC / 3 А.
- Габариты - 170×79×127 мм (Д×Ш×В), установочные размеры 160×60,5 мм, винт M5.
- Защиты - от перегрузки по току, перенапряжения и пониженного напряжения, перегрева, перегрузки двигателя и обрыва фазы.
Модельный ряд IDS Drive N-B, питание 3~380 В
| Модель | Мощность, кВт | Ток, А | Габариты, мм |
|---|---|---|---|
| N401T4B-150% | 0,4 | 1,5 | 170×79×127 |
| N751T4B-150% | 0,75 | 2,1 | 170×79×127 |
| N152T4B-150% | 1,5 | 3,8 | 170×79×127 |
| N222T4B-150% | 2,2 | 5,1 | 187×86×144 |
| N372T4B-150% | 3,7 | — | — |
| N402T4B-150% | 4 | 9 | 216×101×151 |
| N552T4B-150% | 5,5 | 12,6 | 216×101×151 |
| N752T4B-150% | 7,5 | 16,1 | 237×111×168 |
| N113T4B-150% | 11 | 25 | — |
| N153T4B-150% | 15 | 32 | 324×209×192 |
| N183T4B-150% | 18,5 | 37 | 324×209×192 |
| N223T4B-150% | 22 | 45 | 324×209×192 |
| N303T4B-150% | 30 | 60 | 408×288×209 |
| N373T4B-150% | 37 | 75 | 408×288×209 |
| N453T4B-150% | 45 | 90 | 510×320×248 |
| N553T4B-150% | 55 | 110 | 510×320×248 |
| N753T4B-150% | 75 | 152 | 655×377×267 |
| N953T4B-150% | 90 | 176 | 655×377×267 |
| N1100T4B-150% | 110 | 210 | 655×377×267 |
| N1320T4B-150% | 132 | 253 | 750×495×325 |
| N1600T4B-150% | 160 | 304 | 750×495×325 |
Расшифровка обозначения N401T4B-150%
Код мощности: две первые цифры - множитель, третья - число нулей (401 → 400 Вт).
Сеть 3~380 В подключают к клеммам R, S, T, двигатель 220/380 В - к клеммам U, V, W по схеме «звезда». На входе устанавливают автоматический выключатель, длина кабеля до двигателя - не более 50 м.
| Основные характеристики преобразователя частоты | |
| Производитель | IDS Drive |
| Артикул производителя | N401T4B-150% |
| Серия | N-B |
| ПИД-регуляторы | Да |
| Напряжение, В | 380 |
| Номинальный ток, А | 1.5 |
| Мощность э/двигателя, кВт | 0.4 |
| Количество фаз | 3 |
| Ток в тяжелом режиме, А | 150% от In (60сек) |
| Входы/выходы | 5 DI; 2 AI; 1 AO; 1 RO |
| Максимальная выходная частота | 400 Гц |
| Размеры, мм | 170x79x127 |
| Особенности | Векторное управление; управление V/F; ПИД-регулятор; панель с потенциометром |
| Гарантия производителя | 1 год |
