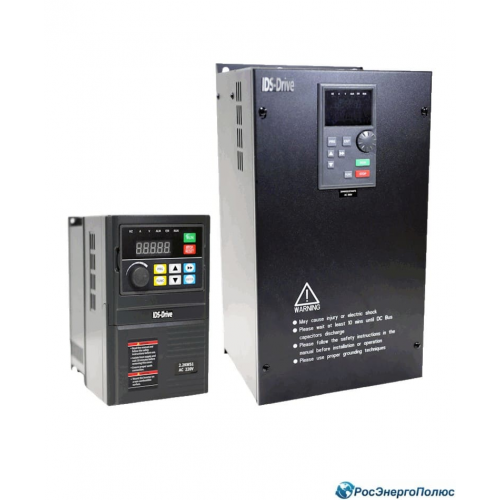

Преобразователь частоты N1600T4B-150% 160кВт, 304А, 380В (IDS Drive)
Преобразователь частоты N1600T4B-150% 160кВт, 304А, 380В компании IDS Drive
Для питания модели N1600T4B-150% требуется трехфазная сеть 380В. Преобразователь применяется с трехфазным электродвигателем мощностью 160кВт, номинальный ток которого не превышает 304А.
Техническая документация IDS Drive
Основные характеристики преобразователя частоты N1600T4B-150% (IDS Drive)
- Управление - V/F и бессенсорное векторное SVC (150% момента на 0,25 Гц, диапазон 1:200), встроенный ПЛК на 16 скоростей и ПИД-регулятор.
- Перегрузочная способность - 150% номинального тока в течение 1 минуты.
- Выходная частота - 0-500 Гц, в высокочастотном режиме до 3200 Гц.
- Входы и выходы - 6 цифровых входов, 2 аналоговых входа (0-10 В; 0-10 В / 4-20 мА), аналоговый выход, выход «открытый коллектор», реле.
- Интерфейс - RS-485, протокол Modbus RTU.
- Торможение - через внешний тормозной модуль, рекомендуемый резистор 13000 Вт, 2,8 Ом (2 шт.).
- Габариты - 750×495×325 мм (В×Ш×Г), установочные размеры 320×730 мм.
- Условия работы - IP20, от -10 до +50 °C, питание 3~380 В ±15%.
Модельный ряд IDS Drive N-B, питание 3~380 В
| Модель | Мощность, кВт | Ток, А | Габариты, мм |
|---|---|---|---|
| N401T4B-150% | 0,4 | 1,5 | 170×79×127 |
| N751T4B-150% | 0,75 | 2,1 | 170×79×127 |
| N152T4B-150% | 1,5 | 3,8 | 170×79×127 |
| N222T4B-150% | 2,2 | 5,1 | 187×86×144 |
| N372T4B-150% | 3,7 | — | — |
| N402T4B-150% | 4 | 9 | 216×101×151 |
| N552T4B-150% | 5,5 | 12,6 | 216×101×151 |
| N752T4B-150% | 7,5 | 16,1 | 237×111×168 |
| N113T4B-150% | 11 | 25 | — |
| N153T4B-150% | 15 | 32 | 324×209×192 |
| N183T4B-150% | 18,5 | 37 | 324×209×192 |
| N223T4B-150% | 22 | 45 | 324×209×192 |
| N303T4B-150% | 30 | 60 | 408×288×209 |
| N373T4B-150% | 37 | 75 | 408×288×209 |
| N453T4B-150% | 45 | 90 | 510×320×248 |
| N553T4B-150% | 55 | 110 | 510×320×248 |
| N753T4B-150% | 75 | 152 | 655×377×267 |
| N953T4B-150% | 90 | 176 | 655×377×267 |
| N1100T4B-150% | 110 | 210 | 655×377×267 |
| N1320T4B-150% | 132 | 253 | 750×495×325 |
| N1600T4B-150% | 160 | 304 | 750×495×325 |
Расшифровка обозначения N1600T4B-150%
Сеть 3~380 В подключают к клеммам R, S, T, двигатель - к клеммам U, V, W. Внешний тормозной модуль - к клеммам P+ и P-. На входе устанавливают автоматический выключатель.
| Основные характеристики преобразователя частоты | |
| Производитель | IDS Drive |
| Артикул производителя | N1600T4B-150% |
| Серия | N-B |
| Наличие встроенного тормозного модуля | Нет |
| ПИД-регуляторы | Да |
| Напряжение, В | 380 |
| Номинальный ток, А | 304 |
| Мощность э/двигателя, кВт | 160 |
| Количество фаз | 3 |
| Ток в тяжелом режиме, А | 150% от In (60сек) |
| Входы/выходы | 6 DI; 2 AI; 1 AO; 1 DO; 1 RO |
| Максимальная выходная частота | 3200 Гц |
| Размеры, мм | 750x495x325 |
| Степень защиты | IP20 |
| Интерфейс связи | RS-485 (MODBUS RTU) |
| Особенности | Векторное управление SVC; управление V/F; встроенный ПЛК; ПИД-регулятор; RS-485 (MODBUS RTU) |
| Диапазон рабочих температур, °C | от -10 до +50 |
| Гарантия производителя | 1 год |
| Способ монтажа | настенный монтаж |
Нет цены на товар?! Свяжитесь с нами и мы поможем!
