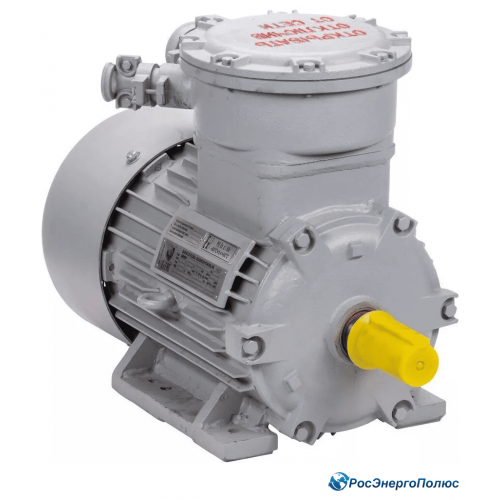

Взрывозащищенный электродвигатель АИМУР 180 M2, 30 кВт, 3000 об/мин, 660/1140 В, IM 9781, ГОСТ, У2,5, класс Н, РВЕхdbI Mb Х (Орлан)
Взрывозащищенный электродвигатель Орлан АИМУР 180 M2, 30 кВт, 3000 об/мин, 660/1140 В, IM 9781, РВЕхdbI Mb Х компании ESQ
Электродвигатель Орлан АИМУР 180 M2 - рудничное исполнение. Привязка мощности и габарита - ГОСТ. Климатическое исполнение - У2,5.
Техническая документация
Мощность двигателя30 кВт
Частота вращения3000 об/мин
Напряжение660/1140 В
Технические характеристики
| Назначение | Рудничный |
|---|---|
| Привязка мощности и габарита (ГОСТ/DIN) | ГОСТ |
| Маркировка взрывозащиты | РВЕхdbI Mb Х |
| Мощность | 30 кВт |
| Частота вращения | 3000 об/мин |
| Напряжение | 660/1140 В |
| Монтажное исполнение | IM 9781 |
| Климатическое исполнение | У2,5 |
| Класс изоляции | Н |
| КПД | 90,5% |
| Датчик температуры статора | МК1-160 |
|---|---|
| Степень защиты | IP55 |
| Режим работы | S1 |
| Частота сети | 50 Гц |
| Количество фаз | 3 |
| Номинальный ток | 31.6/18.24 А |
| Коэффициент мощности cosφ | 0,9 |
| Масса | 220 кг |
| Подшипники | SKF |
Маркировка взрывозащиты
РВЕхdbI Mb Х
| РВ | Рудничный взрывобезопасный уровень защиты. |
|---|---|
| Ех | Обозначение взрывозащищенного исполнения. |
| db | Взрывонепроницаемая оболочка, препятствующая воспламенению окружающей взрывоопасной среды. |
| I | Рудничная группа: шахты с опасностью рудничного газа или горючей пыли. |
| Mb | Высокий рудничный уровень защиты; оборудование отключают при регламентируемой концентрации газа. |
| Х | Специальные условия применения приведены в документации на оборудование. |
Монтажное исполнение IM 9781
Исполнение на лапах с фланцем на станине. Допустимое положение вала уточняют по документации конкретного двигателя.
Модельный ряд АИМУР, ГОСТ, IM 9781, 3000 об/мин
| Модель | Мощность, кВт | Напряжение, В | Исполнение |
|---|---|---|---|
| АИМУР 180 M2 | 30 | 660/1140 | У2,5; изоляция Н; МК1-160; SKF |
Подбор и подключение
Перед подключением проверьте соответствие напряжения сети схеме соединения обмоток и предусмотрите заземление через штатные зажимы. Датчики температуры статора необходимо подключить к приборам контроля.
Для подбора взрывозащищенного электродвигателя напишите на info@rospolus.ru. Укажите мощность, частоту вращения, напряжение, монтажное исполнение и требуемую маркировку взрывозащиты.
| Основные характеристики взрывозащищенного электродвигателя | |
| Производитель | ESQ |
| Серия | АИМУР |
| Назначение | Рудничный |
| Стандарт (ГОСТ/DIN) | ГОСТ |
| Мощность, кВт | 30 |
| Частота вращения, об/мин | 3000 |
| Напряжение, В | 660/1140 |
| Исполнение (IM) | IM 9781 |
| Маркировка взрывозащиты | РВЕхdbI Mb Х |
| Климатическое исполнение | У2,5 |
| Степень защиты, IP | 55 |
| Класс изоляции | Н |
| Частота сети, Гц | 50 |
| Количество фаз | 3 |
| Температурная защита | МК1-160 |
| Номинальный ток, А | 31.6/18.24 |
| КПД, % | 90.5 |
| Коэффициент мощности cosφ | 0.90 |
| Режим работы | S1 |
| Масса, кг | 220 |
