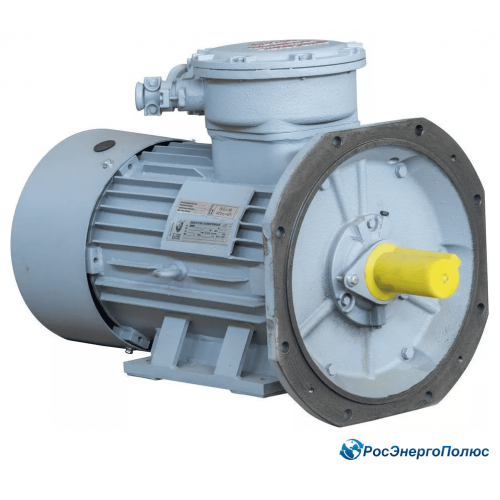

Взрывозащищенный электродвигатель АИМУР 250 S4, 1500 об/мин, 380/660 В, IM 9701, ГОСТ, У2,5, класс F, РВЕхdbI Mb X (Орлан)
Взрывозащищенный электродвигатель Орлан АИМУР 250 S4, 1500 об/мин, 380/660 В, IM 9701, РВЕхdbI Mb X компании ESQ
Электродвигатель Орлан АИМУР 250 S4 - рудничное исполнение. Привязка мощности и габарита - ГОСТ. Климатическое исполнение - У2,5.
Техническая документация
Частота вращения1500 об/мин
Напряжение380/660 В
Монтажное исполнениеIM 9701
Технические характеристики
| Назначение | Рудничный |
|---|---|
| Привязка мощности и габарита (ГОСТ/DIN) | ГОСТ |
| Маркировка взрывозащиты | РВЕхdbI Mb X |
| Частота вращения | 1500 об/мин |
| Напряжение | 380/660 В |
| Монтажное исполнение | IM 9701 |
| Климатическое исполнение | У2,5 |
| Класс изоляции | F |
|---|---|
| Датчик температуры статора | МК1-145 |
| Степень защиты | IP55 |
| Режим работы | S1 |
| Частота сети | 50 Гц |
| Количество фаз | 3 |
| Подшипники | SKF |
Маркировка взрывозащиты
РВЕхdbI Mb X
| РВ | Рудничный взрывобезопасный уровень защиты. |
|---|---|
| Ех | Обозначение взрывозащищенного исполнения. |
| db | Взрывонепроницаемая оболочка, препятствующая воспламенению окружающей взрывоопасной среды. |
| I | Рудничная группа: шахты с опасностью рудничного газа или горючей пыли. |
| Mb | Высокий рудничный уровень защиты; оборудование отключают при регламентируемой концентрации газа. |
| X | Специальные условия применения приведены в документации на оборудование. |
Монтажное исполнение IM 9701
Исполнение на лапах с фланцем на станине. Присоединительные размеры и вариант вала проверяют по чертежу поставляемого двигателя.
Модельный ряд АИМУР, ГОСТ, IM 9701, 1500 об/мин
| Модель | Напряжение, В | Климатическое исполнение | Исполнение |
|---|---|---|---|
| АИМУР 200 L4 | 660/1140 | У2,5 | У2,5; изоляция H; PTC; SKF |
| АИМУР 200 L4 | 660/1140 | У2,5 | У2,5; изоляция Н; MK1-160; SKF |
| АИМУР 200 L4 | 660/1140 | У2,5 | У2,5; изоляция Н; MK1-160; SKF |
| АИМУР 250 S4 | 380/660 | У2,5 | У2,5; изоляция F; МК1-145; SKF |
| АИМУР 280 S4 | 380/660 | У2,5 | У2,5; изоляция Н; МК1-160; SKF |
| АИМУР 280 М4 | 380/660 | У2,5 | У2,5; изоляция F; MK1-145; SKF |
| АИМУР 280 М4 | 380/660 | У2,5 | У2,5; изоляция Н; МК1-160; SKF |
| АИМУР 280 М4 | 660/1140 | У2,5 | У2,5; изоляция Н; РТС; SKF |
Подбор и подключение
Перед подключением проверьте соответствие напряжения сети схеме соединения обмоток и предусмотрите заземление через штатные зажимы. Датчики температуры статора необходимо подключить к приборам контроля.
Для подбора взрывозащищенного электродвигателя напишите на info@rospolus.ru. Укажите мощность, частоту вращения, напряжение, монтажное исполнение и требуемую маркировку взрывозащиты.
| Основные характеристики взрывозащищенного электродвигателя | |
| Производитель | ESQ |
| Серия | АИМУР |
| Назначение | Рудничный |
| Стандарт (ГОСТ/DIN) | ГОСТ |
| Частота вращения, об/мин | 1500 |
| Напряжение, В | 380/660 |
| Исполнение (IM) | IM 9701 |
| Маркировка взрывозащиты | РВЕхdbI Mb X |
| Климатическое исполнение | У2,5 |
| Степень защиты, IP | 55 |
| Класс изоляции | F |
| Частота сети, Гц | 50 |
| Количество фаз | 3 |
| Температурная защита | МК1-145 |
| Режим работы | S1 |
