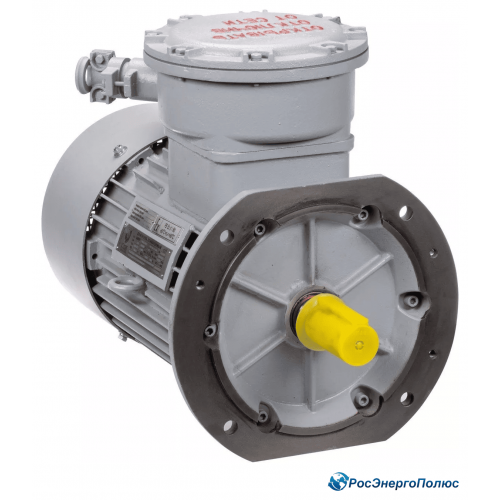

Взрывозащищенный электродвигатель АИМУР 250 S4, 75 кВт, 1500 об/мин, 660/1140 В, IM 4001, ГОСТ, У2,5, класс H, РВЕхdbI Mb X (Орлан)
Взрывозащищенный электродвигатель Орлан АИМУР 250 S4, 75 кВт, 1500 об/мин, 660/1140 В, IM 4001, РВЕхdbI Mb X компании ESQ
Техническая документация
Технические характеристики
| Назначение | Рудничный |
|---|---|
| Привязка мощности и габарита (ГОСТ/DIN) | ГОСТ |
| Маркировка взрывозащиты | РВЕхdbI Mb X |
| Мощность | 75 кВт |
| Частота вращения | 1500 об/мин |
| Напряжение | 660/1140 В |
| Монтажное исполнение | IM 4001 |
| Климатическое исполнение | У2,5 |
| Класс изоляции | H |
| КПД | 93,8% |
| Датчик температуры статора | МК1-160 |
|---|---|
| Степень защиты | IP55 |
| Режим работы | S1 |
| Частота сети | 50 Гц |
| Количество фаз | 3 |
| Номинальный ток | 80.6/46.59 А |
| Коэффициент мощности cosφ | 0,87 |
| Масса | 565 кг |
| Подшипники | SKF |
Маркировка взрывозащиты
РВЕхdbI Mb X
| РВ | Рудничный взрывобезопасный уровень защиты. |
|---|---|
| Ех | Обозначение взрывозащищенного исполнения. |
| db | Взрывонепроницаемая оболочка, препятствующая воспламенению окружающей взрывоопасной среды. |
| I | Рудничная группа: шахты с опасностью рудничного газа или горючей пыли. |
| Mb | Высокий рудничный уровень защиты; оборудование отключают при регламентируемой концентрации газа. |
| X | Специальные условия применения приведены в документации на оборудование. |
Монтажное исполнение IM 4001
Исполнение без лап, с фланцем на станине. Присоединительные размеры проверяют по чертежу поставляемого двигателя.
Модельный ряд АИМУР, ГОСТ, IM 4001, 1500 об/мин
| Модель | Мощность, кВт | Напряжение, В | Исполнение |
|---|---|---|---|
| АИМУР 200 L4 | 45 | 660/1140 | У2,5; изоляция Н; МК1-160; SKF |
| АИМУР 250 S4 | 75 | 660/1140 | У2,5; изоляция H; МК1-160; SKF |
| АИМУР 250 LB4 | 110 | 660/1140 | У2,5; изоляция Н; РТС; SKF; два силовых каб. ввода |
Перед подключением проверьте соответствие напряжения сети схеме соединения обмоток и предусмотрите заземление через штатные зажимы. Датчики температуры статора необходимо подключить к приборам контроля.
| Основные характеристики взрывозащищенного электродвигателя | |
| Производитель | ESQ |
| Серия | АИМУР |
| Назначение | Рудничный |
| Стандарт (ГОСТ/DIN) | ГОСТ |
| Мощность, кВт | 75 |
| Частота вращения, об/мин | 1500 |
| Напряжение, В | 660/1140 |
| Исполнение (IM) | IM 4001 |
| Маркировка взрывозащиты | РВЕхdbI Mb X |
| Климатическое исполнение | У2,5 |
| Степень защиты, IP | 55 |
| Класс изоляции | H |
| Частота сети, Гц | 50 |
| Количество фаз | 3 |
| Температурная защита | МК1-160 |
| Номинальный ток, А | 80.6/46.59 |
| КПД, % | 93.8 |
| Коэффициент мощности cosφ | 0.87 |
| Режим работы | S1 |
| Масса, кг | 565 |
Нет цены на товар?! Свяжитесь с нами и мы поможем!
