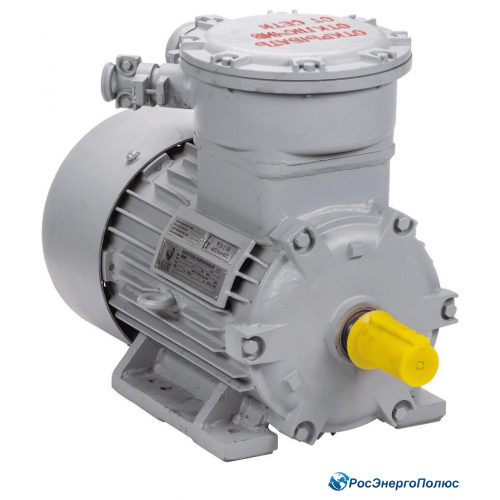

Взрывозащищенный электродвигатель АИМУР 250 М8, 45 кВт, 750 об/мин, 380/660 В, IM 1001, ГОСТ, У2,5, класс F, PBExdl Mb (Орлан)
Взрывозащищенный электродвигатель Орлан АИМУР 250 М8, 45 кВт, 750 об/мин, 380/660 В, IM 1001, PBExdl Mb компании ESQ
Электродвигатель Орлан АИМУР 250 М8 - рудничное исполнение. Привязка мощности и габарита - ГОСТ. Климатическое исполнение - У2,5.
Техническая документация
Мощность двигателя45 кВт
Частота вращения750 об/мин
Напряжение380/660 В
Технические характеристики
| Назначение | Рудничный |
|---|---|
| Привязка мощности и габарита (ГОСТ/DIN) | ГОСТ |
| Маркировка взрывозащиты | PBExdl Mb |
| Мощность | 45 кВт |
| Частота вращения | 750 об/мин |
| Напряжение | 380/660 В |
| Монтажное исполнение | IM 1001 |
| Климатическое исполнение | У2,5 |
| Класс изоляции | F |
| Датчик температуры статора | РТС |
|---|---|
| Степень защиты | IP55 |
| Режим работы | S1 |
| Частота сети | 50 Гц |
| Количество фаз | 3 |
| Номинальный ток | 93.9/54.2 А |
| Масса | 590 кг |
| Подшипники | SKF |
Маркировка взрывозащиты
PBExdl Mb
| PB | Рудничный взрывобезопасный уровень защиты. |
|---|---|
| Ex | Обозначение взрывозащищенного исполнения. |
| d | Взрывонепроницаемая оболочка: удерживает взрыв внутри и препятствует воспламенению внешней среды. |
| Mb | Высокий рудничный уровень защиты; оборудование отключают при регламентируемой концентрации газа. |
Монтажное исполнение IM 1001
Крепление на лапах, вал расположен горизонтально.
Модельный ряд АИМУР, ГОСТ, IM 1001, 750 об/мин
| Модель | Мощность, кВт | Напряжение, В | Исполнение |
|---|---|---|---|
| АИМУР 250 М8 | 45 | 380/660 | У2,5; изоляция F; РТС; SKF |
| АИМУР 250 М8 | 45 | 380/660 | У2,5; изоляция Н; РТС; SKF |
Подбор и подключение
Перед подключением проверьте соответствие напряжения сети схеме соединения обмоток и предусмотрите заземление через штатные зажимы. Датчики температуры статора необходимо подключить к приборам контроля.
Для подбора взрывозащищенного электродвигателя напишите на info@rospolus.ru. Укажите мощность, частоту вращения, напряжение, монтажное исполнение и требуемую маркировку взрывозащиты.
| Основные характеристики взрывозащищенного электродвигателя | |
| Производитель | ESQ |
| Серия | АИМУР |
| Назначение | Рудничный |
| Стандарт (ГОСТ/DIN) | ГОСТ |
| Мощность, кВт | 45 |
| Частота вращения, об/мин | 750 |
| Напряжение, В | 380/660 |
| Исполнение (IM) | IM 1001 |
| Маркировка взрывозащиты | PBExdl Mb |
| Климатическое исполнение | У2,5 |
| Степень защиты, IP | 55 |
| Класс изоляции | F |
| Частота сети, Гц | 50 |
| Количество фаз | 3 |
| Температурная защита | РТС |
| Номинальный ток, А | 93.9/54.2 |
| Режим работы | S1 |
| Масса, кг | 590 |
