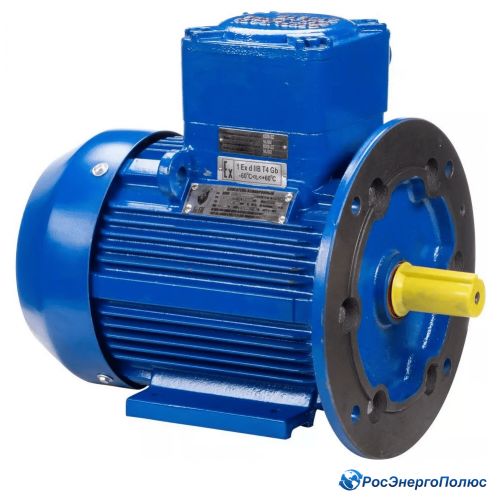

Взрывозащищенный электродвигатель АИМУ 132 М6, 1000 об/мин, 380/660 В, IM 2081, ГОСТ, У1, 1ExdbIIBT4 Gb X (Орлан)
Взрывозащищенный электродвигатель Орлан АИМУ 132 М6, 1000 об/мин, 380/660 В, IM 2081, 1ExdbIIBT4 Gb X компании ESQ
Техническая документация
Технические характеристики
| Назначение | Нефтехимический |
|---|---|
| Привязка мощности и габарита (ГОСТ/DIN) | ГОСТ |
| Маркировка взрывозащиты | 1ExdbIIBT4 Gb X |
| Частота вращения | 1000 об/мин |
| Напряжение | 380/660 В |
| Монтажное исполнение | IM 2081 |
|---|---|
| Климатическое исполнение | У1 |
| Степень защиты | IP55 |
| Дополнительное обозначение исполнения | LP |
Маркировка взрывозащиты
1ExdbIIBT4 Gb X
| 1 / Gb | Взрывобезопасный, высокий уровень защиты для газовых сред. |
|---|---|
| Ex | Обозначение взрывозащищенного исполнения. |
| db | Взрывонепроницаемая оболочка, препятствующая воспламенению окружающей взрывоопасной среды. |
| IIB | Газовая подгруппа IIB; типовой газ - этилен. |
| T4 | Температурный класс: максимальная температура поверхности 135 °C. |
| X | Специальные условия применения приведены в документации на оборудование. |
Монтажное исполнение IM 2081
Крепление на лапах и за фланец на подшипниковом щите. Допустимое положение вала уточняют по документации двигателя.
Модельный ряд АИМУ, ГОСТ, IM 2081, 1000 об/мин
| Модель | Напряжение, В | Климатическое исполнение | Исполнение |
|---|---|---|---|
| АИМУ 71 В6 | 380 | У1 | У1 |
| АИМУ 80 А6 | 380 | У1 | У1 |
| АИМУ 80 А6 | 380 | У1 | У1; LP |
| АИМУ 80 В6 | 380 | У1 | У1; LP |
| АИМУ 90 L6 | 380 | У1 | У1; LP |
| АИМУ 100 L6 | 380 | У1 | У1; LP |
| АИМУ 112 МА6 | 380 | У1 | У1 |
| АИМУ 112 МА6 | 380 | У1 | У1; LP |
| АИМУ 112 МВ6 | 380 | У1 | У1; LP |
| АИМУ 132 S6 | 380/660 | У1 | У1; LP |
| АИМУ 132 М6 | 380/660 | У1 | У1; LP |
| АИМУ 160 S6 | 380/660 | У1 | У1 |
| АИМУ 160 S6 | 380/660 | У1 | У1; LP |
Перед подключением проверьте соответствие напряжения сети схеме соединения обмоток и предусмотрите заземление через штатные зажимы.
| Основные характеристики взрывозащищенного электродвигателя | |
| Производитель | ESQ |
| Серия | АИМУ |
| Назначение | Нефтехимический |
| Стандарт (ГОСТ/DIN) | ГОСТ |
| Частота вращения, об/мин | 1000 |
| Напряжение, В | 380/660 |
| Исполнение (IM) | IM 2081 |
| Маркировка взрывозащиты | 1ExdbIIBT4 Gb X |
| Климатическое исполнение | У1 |
| Степень защиты, IP | 55 |
Нет цены на товар?! Свяжитесь с нами и мы поможем!
