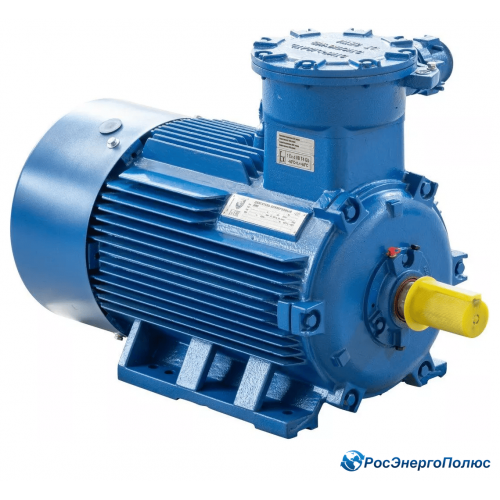

Взрывозащищенный электродвигатель АИМУ 200 М4, 37 кВт, 1500 об/мин, 380/660 В, IM 1001, ГОСТ, У1, 1ExdbIIBT4 Gb X (Орлан), РТС
Взрывозащищенный электродвигатель Орлан АИМУ 200 М4, 37 кВт, 1500 об/мин, 380/660 В, IM 1001, 1ExdbIIBT4 Gb X компании ESQ
Техническая документация
Технические характеристики
| Назначение | Нефтехимический |
|---|---|
| Привязка мощности и габарита (ГОСТ/DIN) | ГОСТ |
| Маркировка взрывозащиты | 1ExdbIIBT4 Gb X |
| Мощность | 37 кВт |
| Частота вращения | 1500 об/мин |
| Напряжение | 380/660 В |
| Монтажное исполнение | IM 1001 |
| Климатическое исполнение | У1 |
| КПД | 92,5% |
| Датчик температуры статора | РТС |
|---|---|
| Степень защиты | IP55 |
| Режим работы | S1 |
| Частота сети | 50 Гц |
| Количество фаз | 3 |
| Номинальный ток | 69.9/40.3 А |
| Коэффициент мощности cosφ | 0,87 |
| Масса | 308 кг |
Маркировка взрывозащиты
1ExdbIIBT4 Gb X
| 1 / Gb | Взрывобезопасный, высокий уровень защиты для газовых сред. |
|---|---|
| Ex | Обозначение взрывозащищенного исполнения. |
| db | Взрывонепроницаемая оболочка, препятствующая воспламенению окружающей взрывоопасной среды. |
| IIB | Газовая подгруппа IIB; типовой газ - этилен. |
| T4 | Температурный класс: максимальная температура поверхности 135 °C. |
| X | Специальные условия применения приведены в документации на оборудование. |
Монтажное исполнение IM 1001
Крепление на лапах, вал расположен горизонтально.
Модельный ряд АИМУ, ГОСТ, IM 1001, 1500 об/мин
| Модель | Мощность, кВт | Напряжение, В | Исполнение |
|---|---|---|---|
| АИМУ 200 М4 | 37 | 380/660 | У1; РТС |
| АИМУ 200 М4 | 37 | 380/660 | У1; РТС; LP |
| АИМУ 200 L4 | 45 | 380/660 | У1; РТС |
| АИМУ 200 L4 | 45 | 380/660 | У1; РТС; LP |
| АИМУ 225 М4 | 55 | 380/660 | У1; РТС |
| АИМУ 225 М4 | 55 | 380/660 | У1; РТС; LP |
| АИМУ 250 S4 | 75 | 380/660 | У1; РТC |
| АИМУ 250 М4 | 90 | 380/660 | У1; PTC; LP |
| АИМУ 280 S4 | 110 | 380/660 | У1; РТС; LP |
| АИМУ 280 S4 | 110 | 380/660 | У1; РТС |
| АИМУ 280 М4 | 132 | 380/660 | У1; РТС |
| АИМУ 280 М4 | 132 | 380/660 | У1; РТС; LP |
Перед подключением проверьте соответствие напряжения сети схеме соединения обмоток и предусмотрите заземление через штатные зажимы. Датчики температуры статора необходимо подключить к приборам контроля.
| Основные характеристики взрывозащищенного электродвигателя | |
| Производитель | ESQ |
| Серия | АИМУ |
| Назначение | Нефтехимический |
| Стандарт (ГОСТ/DIN) | ГОСТ |
| Мощность, кВт | 37 |
| Частота вращения, об/мин | 1500 |
| Напряжение, В | 380/660 |
| Исполнение (IM) | IM 1001 |
| Маркировка взрывозащиты | 1ExdbIIBT4 Gb X |
| Климатическое исполнение | У1 |
| Степень защиты, IP | 55 |
| Частота сети, Гц | 50 |
| Количество фаз | 3 |
| Температурная защита | РТС |
| Номинальный ток, А | 69.9/40.3 |
| КПД, % | 92.5 |
| Коэффициент мощности cosφ | 0.87 |
| Режим работы | S1 |
| Масса, кг | 308 |
