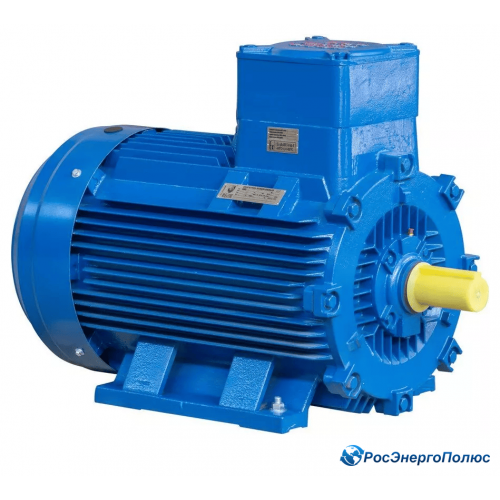

Взрывозащищенный электродвигатель АИМУ 280 М6, 90 кВт, 1000 об/мин, 380/660 В, IM 1001, ГОСТ, У1, 1ЕхdIIBT4 Gb (Орлан)
Взрывозащищенный электродвигатель Орлан АИМУ 280 М6, 90 кВт, 1000 об/мин, 380/660 В, IM 1001, 1ЕхdIIBT4 Gb компании ESQ
Электродвигатель Орлан АИМУ 280 М6 - нефтехимическое исполнение. Привязка мощности и габарита - ГОСТ. Климатическое исполнение - У1.
Техническая документация
Мощность двигателя90 кВт
Частота вращения1000 об/мин
Напряжение380/660 В
Технические характеристики
| Назначение | Нефтехимический |
|---|---|
| Привязка мощности и габарита (ГОСТ/DIN) | ГОСТ |
| Маркировка взрывозащиты | 1ЕхdIIBT4 Gb |
| Мощность | 90 кВт |
| Частота вращения | 1000 об/мин |
| Напряжение | 380/660 В |
| Монтажное исполнение | IM 1001 |
| Климатическое исполнение | У1 |
| КПД | 94,5% |
| Датчик температуры статора | РТС |
|---|---|
| Степень защиты | IP55 |
| Режим работы | S1 |
| Частота сети | 50 Гц |
| Количество фаз | 3 |
| Номинальный ток | 170.2/98.3 А |
| Коэффициент мощности cosφ | 0,85 |
| Масса | 937 кг |
Маркировка взрывозащиты
1ЕхdIIBT4 Gb
| 1 / Gb | Взрывобезопасный, высокий уровень защиты для газовых сред. |
|---|---|
| Ех | Обозначение взрывозащищенного исполнения. |
| d | Взрывонепроницаемая оболочка: удерживает взрыв внутри и препятствует воспламенению внешней среды. |
| IIB | Газовая подгруппа IIB; типовой газ - этилен. |
| T4 | Температурный класс: максимальная температура поверхности 135 °C. |
Монтажное исполнение IM 1001
Крепление на лапах, вал расположен горизонтально.
Модельный ряд АИМУ, ГОСТ, IM 1001, 1000 об/мин
| Модель | Мощность, кВт | Напряжение, В | Исполнение |
|---|---|---|---|
| АИМУ 200 М6 | 22 | 380/660 | У1; РТС |
| АИМУ 200 L6 | 30 | 380/660 | У1; РТС; LP |
| АИМУ 225 М6 | 37 | 380/660 | У1; РТС |
| АИМУ 250 М6 | 55 | 380/660 | У1; PTC; LP |
| АИМУ 250 М6 | 55 | 380/660 | У1; PTC |
| АИМУ 280 S6 | 75 | 380/660 | У1; РТС |
| АИМУ 280 S6 | 75 | 380/660 | У1; РТС |
| АИМУ 280 М6 | 90 | 380/660 | У1; РТС |
Подбор и подключение
Перед подключением проверьте соответствие напряжения сети схеме соединения обмоток и предусмотрите заземление через штатные зажимы. Датчики температуры статора необходимо подключить к приборам контроля.
Для подбора взрывозащищенного электродвигателя напишите на info@rospolus.ru. Укажите мощность, частоту вращения, напряжение, монтажное исполнение и требуемую маркировку взрывозащиты.
| Основные характеристики взрывозащищенного электродвигателя | |
| Производитель | ESQ |
| Серия | АИМУ |
| Назначение | Нефтехимический |
| Стандарт (ГОСТ/DIN) | ГОСТ |
| Мощность, кВт | 90 |
| Частота вращения, об/мин | 1000 |
| Напряжение, В | 380/660 |
| Исполнение (IM) | IM 1001 |
| Маркировка взрывозащиты | 1ЕхdIIBT4 Gb |
| Климатическое исполнение | У1 |
| Степень защиты, IP | 55 |
| Частота сети, Гц | 50 |
| Количество фаз | 3 |
| Температурная защита | РТС |
| Номинальный ток, А | 170.2/98.3 |
| КПД, % | 94.5 |
| Коэффициент мощности cosφ | 0.85 |
| Режим работы | S1 |
| Масса, кг | 937 |
