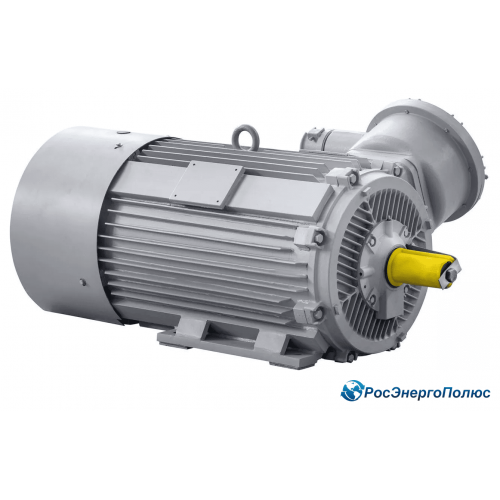

Взрывозащищенный электродвигатель 2АИМУР 315 L4, 315 кВт, 1500 об/мин, 380/660 В, IM 1001, У1, класс F, 1ExdbIIBT4 Gb X (Орлан)
Взрывозащищенный электродвигатель Орлан 2АИМУР 315 L4, 315 кВт, 1500 об/мин, 380/660 В, IM 1001, 1ExdbIIBT4 Gb X компании ESQ
Электродвигатель Орлан 2АИМУР 315 L4 - нефтехимическое исполнение. Климатическое исполнение - У1.
Техническая документация
Мощность двигателя315 кВт
Частота вращения1500 об/мин
Напряжение380/660 В
Технические характеристики
| Назначение | Нефтехимический |
|---|---|
| Маркировка взрывозащиты | 1ExdbIIBT4 Gb X |
| Мощность | 315 кВт |
| Частота вращения | 1500 об/мин |
| Напряжение | 380/660 В |
| Монтажное исполнение | IM 1001 |
| Климатическое исполнение | У1 |
| Класс изоляции | F |
| КПД | 95% |
|---|---|
| Датчик температуры статора | PTC |
| Режим работы | S1 |
| Частота сети | 50 Гц |
| Количество фаз | 3 |
| Номинальный ток | 558.6/322.5 А |
| Коэффициент мощности cosφ | 0,9 |
| Подшипники | SKF |
Маркировка взрывозащиты
1ExdbIIBT4 Gb X
| 1 / Gb | Взрывобезопасный, высокий уровень защиты для газовых сред. |
|---|---|
| Ex | Обозначение взрывозащищенного исполнения. |
| db | Взрывонепроницаемая оболочка, препятствующая воспламенению окружающей взрывоопасной среды. |
| IIB | Газовая подгруппа IIB; типовой газ - этилен. |
| T4 | Температурный класс: максимальная температура поверхности 135 °C. |
| X | Специальные условия применения приведены в документации на оборудование. |
Монтажное исполнение IM 1001
Крепление на лапах, вал расположен горизонтально.
Модельный ряд 2АИМУР, IM 1001, 1500 об/мин
| Модель | Мощность, кВт | Напряжение, В | Исполнение |
|---|---|---|---|
| 2АИМУР 280 S4 | 132 | 380/660 | У1; изоляция F; РТС; SKF |
| 2АИМУР 280 М4 | 160 | 380/660 | У1; изоляция F; РТС; SKF |
| 2АИМУР 280 L4 | 200 | 380/660 | У1; изоляция F; РТС; SKF |
| 2АИМУР 315 М4 | 250 | 380/660 | У1; изоляция F; РТС; SKF |
| 2АИМУР 315 L4 | 315 | 380/660 | У1; изоляция F; PTC; SKF |
Подбор и подключение
Перед подключением проверьте соответствие напряжения сети схеме соединения обмоток и предусмотрите заземление через штатные зажимы. Датчики температуры статора необходимо подключить к приборам контроля.
Для подбора взрывозащищенного электродвигателя напишите на info@rospolus.ru. Укажите мощность, частоту вращения, напряжение, монтажное исполнение и требуемую маркировку взрывозащиты.
| Основные характеристики взрывозащищенного электродвигателя | |
| Производитель | ESQ |
| Серия | 2АИМУР |
| Назначение | Нефтехимический |
| Мощность, кВт | 315 |
| Частота вращения, об/мин | 1500 |
| Напряжение, В | 380/660 |
| Исполнение (IM) | IM 1001 |
| Маркировка взрывозащиты | 1ExdbIIBT4 Gb X |
| Климатическое исполнение | У1 |
| Класс изоляции | F |
| Частота сети, Гц | 50 |
| Количество фаз | 3 |
| Температурная защита | PTC |
| Номинальный ток, А | 558.6/322.5 |
| КПД, % | 95 |
| Коэффициент мощности cosφ | 0.9 |
| Режим работы | S1 |
