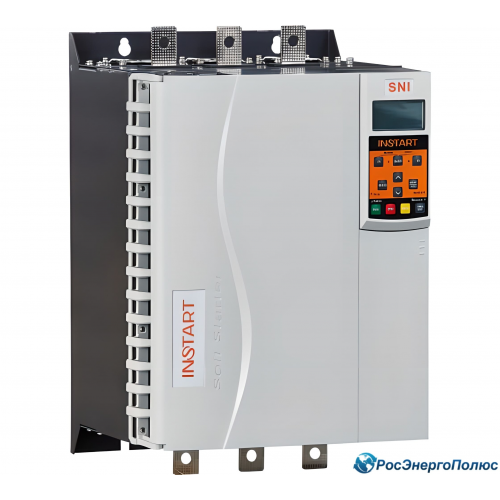

Устройство плавного пуска SNI-5.5/13-04 (13А, 380В, 5.5кВт, встроенный шунтирующий контактор) (INSTART)
Устройство плавного пуска SNI-5.5/13-04 (13А, 380В, 5.5кВт, встроенный шунтирующий контактор) компании INSTART
Устройства плавного пуска серий SNI - это новая линейка топовых устройств плавного пуска от INSTART, предназначенных для управления асинхронными электродвигателями (от 5,5 до 1200 кВт), обеспечивая им безопасную и долговечную работу.
Основные функциональные возможности устройств плавного пуска SNI (INSTART):
✔ встроенный шунтирующий контактор
✔ два исполнения: для сети напряжением 400В и для сети 690В
✔ использование тиристоров в фазах L1, L2, L3 для изменения значения выходного напряжения
✔ защита от холостого хода, перегрузки, асимметрии фаз, защита электродвигателя от перегрева по датчику температуры и пр.
✔ контролируемый запуск/останов электродвигателя в 3 основных режимах
✔ электронная защита электродвигателя как в процессе запуска, так и при работе в байпасном режиме
✔ встроенный байпас во всем диапазоне мощностей
✔ расширенное количество программируемых входов/ выходов
✔ встроенный сетевой протокол Modbus RTU (опционально Profibus)
✔ встроенный шунтирующий контактор
✔ два исполнения: для сети напряжением 400В и для сети 690В
✔ использование тиристоров в фазах L1, L2, L3 для изменения значения выходного напряжения
✔ защита от холостого хода, перегрузки, асимметрии фаз, защита электродвигателя от перегрева по датчику температуры и пр.
✔ контролируемый запуск/останов электродвигателя в 3 основных режимах
✔ электронная защита электродвигателя как в процессе запуска, так и при работе в байпасном режиме
✔ встроенный байпас во всем диапазоне мощностей
✔ расширенное количество программируемых входов/ выходов
✔ встроенный сетевой протокол Modbus RTU (опционально Profibus)

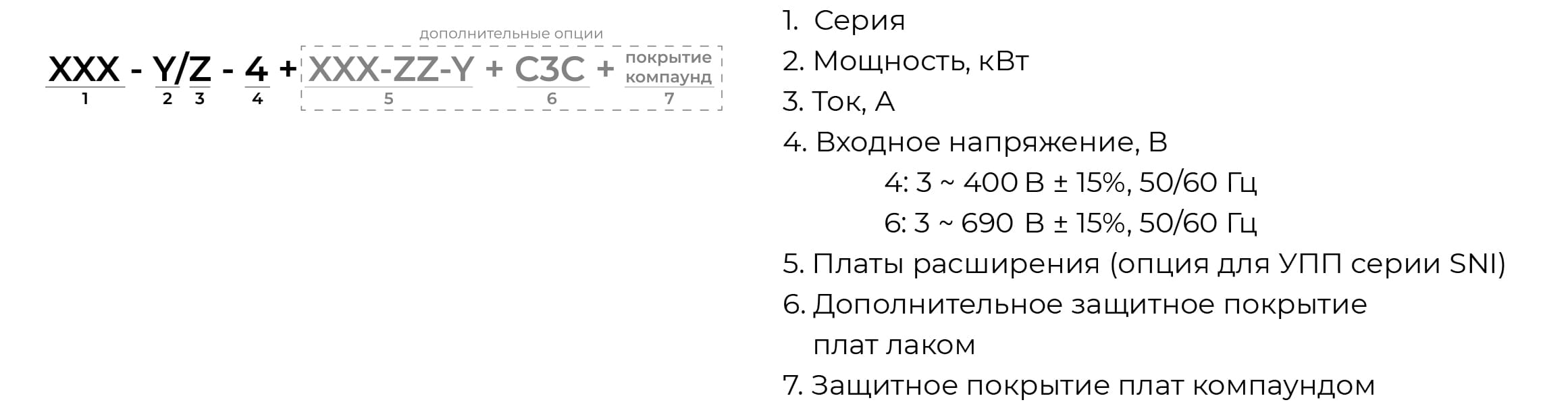

Расшифровка обозначения
Принцип работы устройств плавного пуска SNI
В УПП серии SNI установлены три пары встречнонаправленных тиристоров, включенных последовательно с цепью статора асинхронного двигателя. Система управления УПП регулирует степень открытия тиристора за счет чего происходит плавное изменение напряжения на электродвигателе. Выходное напряжение на двигателе достигает своего номинального значения после завершения запуска, после чего управляющий сигнал байпаса будет использоваться для включения встроенного трехфазного шунтирующего контактора.

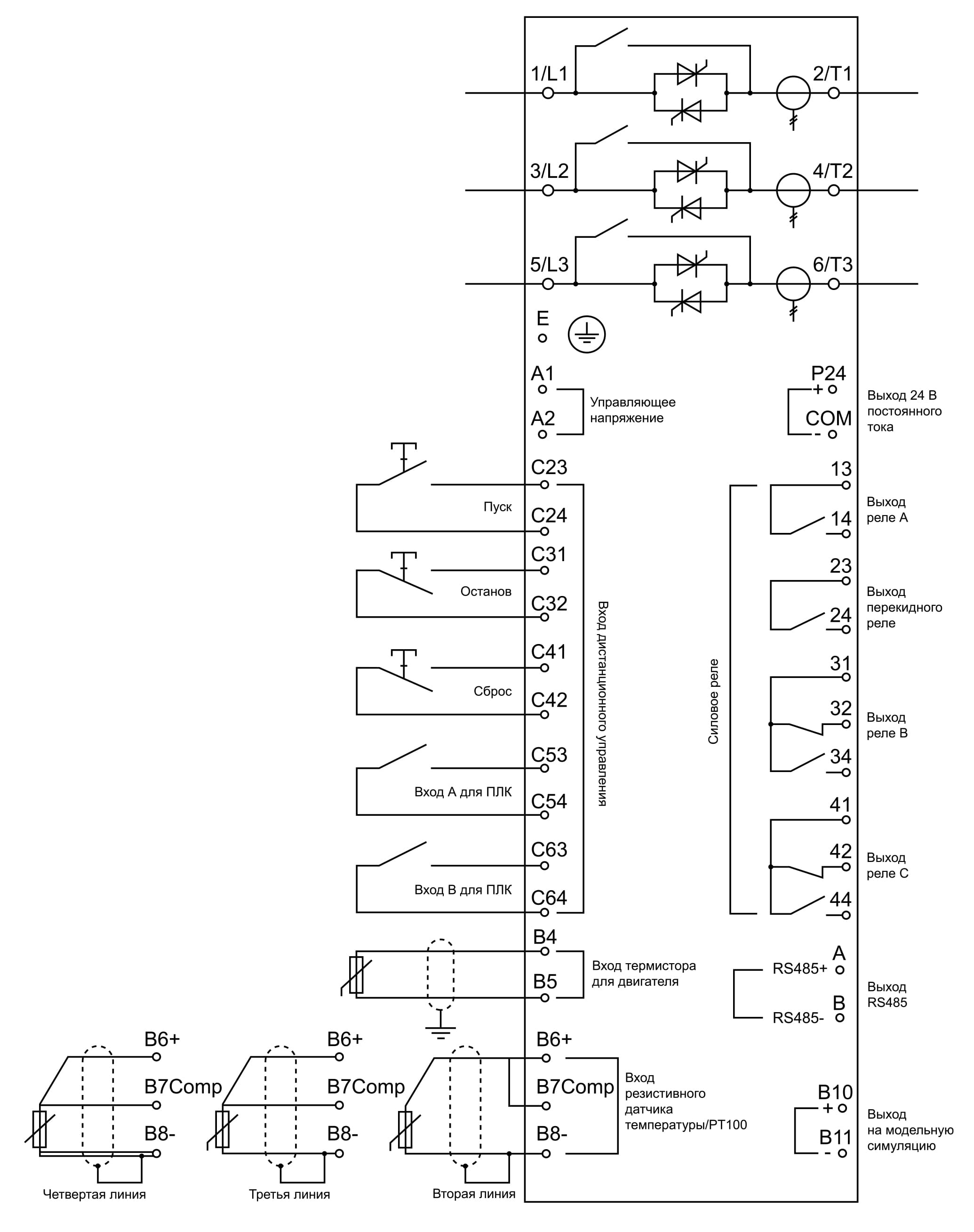

Схема подключения УПП серии SNI

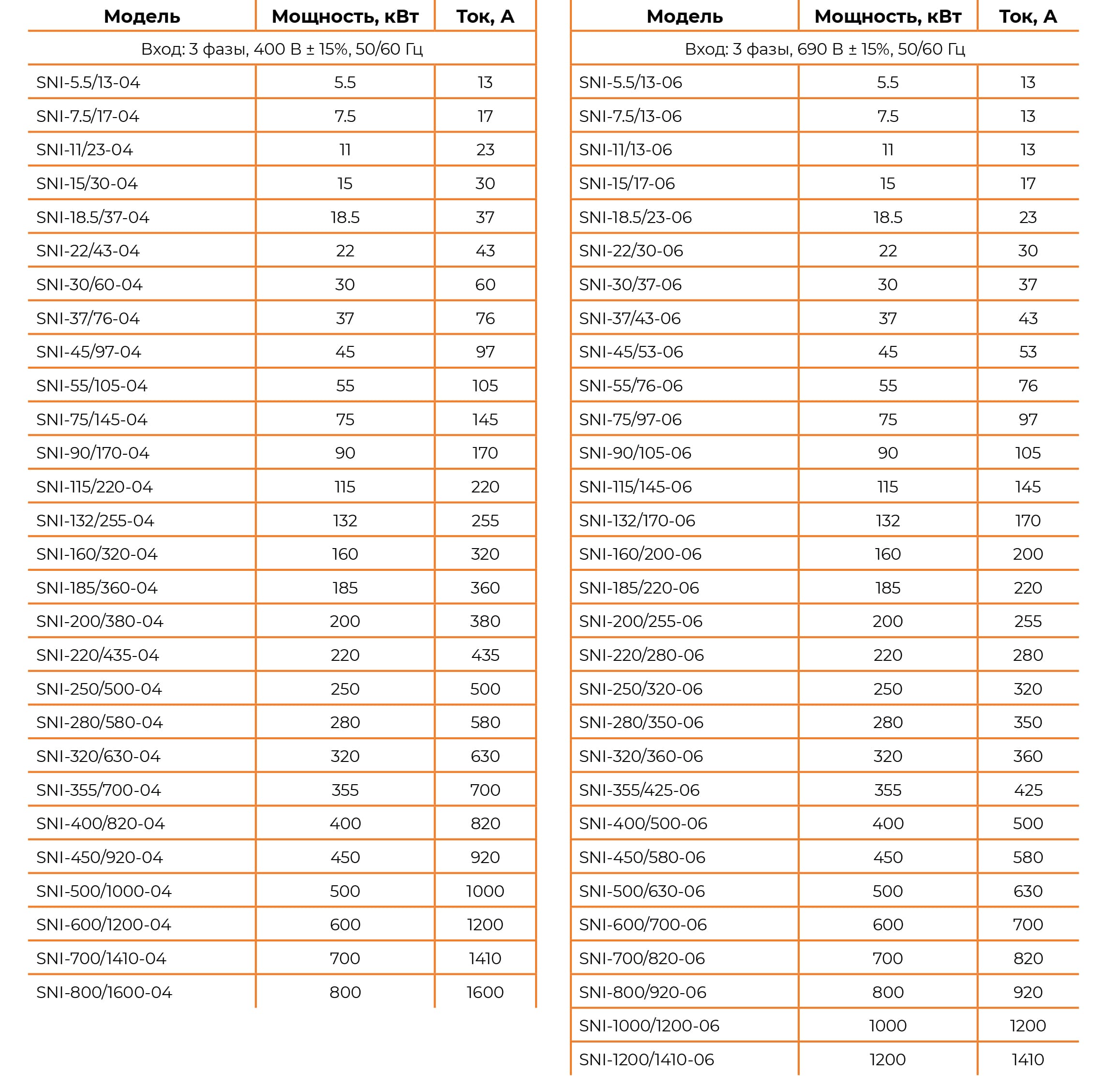

Модельный ряд устройств плавного пуска INSTART серий SNI
Перейдя по ссылке ниже, вы также можете ознакомиться с подробным техническим описанием в каталоге производителя.
| Основные характеристики устройства плавного пуска (софтстартера) | |
| Производитель | INSTART |
| Серия | SNI |
| Номинальный ток, А | 13 |
| Напряжение электродвигателя, В | 380 |
| Мощность двигателя, кВт | 5.5 |
| Количество фаз | 3 |
| Коммутация нагрузки | Встроенные шунтирующие контакты |
