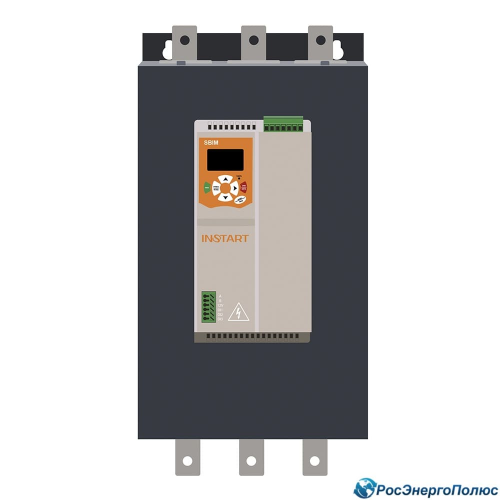

Устройство плавного пуска SBIM-90/180-04 (180А, 380В, 90кВт, встроенный шунтирующий контактор) (INSTART)
Устройство плавного пуска SBIM-90/180-04 (180А, 380В, 90кВт, встроенный шунтирующий контактор) компании INSTART
Устройства плавного пуска SBIM - это серия компактных УПП, предназначенных для управления и защиты трехфазного асинхронного электродвигателя. Компактный размер корпуса софтстартера позволяет значительно оптимизировать используемое пространство внутри шкафа управления.
Диапазон мощностей серии SBIM: от 0,4кВт до 115кВт.
Основные характеристики устройств плавного пуска SBIM
✔ Компактные размеры: книжное исполнение идеально подходит для использования в ограниченных пространствах✔ Графическая панель (LCD): русскоязычная графическая панель для удобного ввода параметров и мониторинга требуемой информации позволяет отслеживать несколько параметров одновременно
✔ Удобство монтажа: устройство можно устанавливать как на DIN-рейку, так и на монтажную плату
✔ Бесперебойное питание: независимое питание управляющей части УПП
✔ Сетевой протокол: возможность дистанционного управления с помощью сетевого протокола Modbus RTU, что облегчает внедрение в различные системы управления и мониторинга
✔ Простая функциональность: контролируемый пуск и останов, а также оптимальный набор настраиваемых защит
Расшифровка обозначения устройств плавного пуска SBIM (INSTART)
Габаритные размеры устройств плавного пуска SBIM (INSTART)
Принцип работы устройств плавного пуска SBIM (INSTART)
В УПП серии SBIM установлены три пары встречнонаправленных тиристоров, включенных последовательно с цепью статора асинхронного двигателя. Система управления УПП регулирует степень открытия тиристора за счет чего происходит плавное изменение напряжения на электродвигателе. Выходное напряжение на двигателе достигает своего номинального значения после завершения запуска, после чего управляющий сигнал байпаса будет использоваться для включения встроенного трехфазного шунтирующего контактора КМ.
Схема подключения устройств плавного пуска серии SBIM (INSTART)
Перейдя по ссылке ниже, вы также можете ознакомиться с подробным техническим описанием в каталоге производителя.
| Основные характеристики устройства плавного пуска (софтстартера) | |
| Производитель | INSTART |
| Серия | SBIM |
| Управляющее напряжение | 230 |
| Номинальный ток, А | 180 |
| Напряжение электродвигателя, В | 380 |
| Мощность двигателя, кВт | 90 |
| Количество фаз | 3 |
| Коммутация нагрузки | Встроенные шунтирующие контакты |
Нет цены на товар?! Свяжитесь с нами и мы поможем!
